| MOQ: | 1 पीसी |
| standard packaging: | पॉलीवुड के मामले |
| Delivery period: | 2-15weeks |
| payment method: | एल / सी, टी / टी |
| Supply Capacity: | प्रति वर्ष 20000 पीसी |

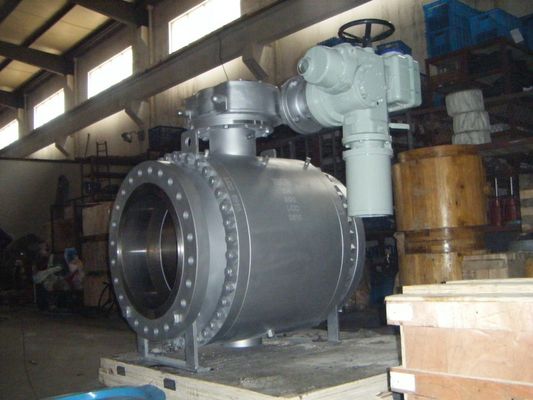

16 इंच 600LB थ्री पीस साइड एंट्री ट्रूनियन टाइप बॉल वाल्व
मुख्य सामग्री
| शरीर पदार्थ | ट्रिम सामग्री | सील सामग्री | गैसकेट / पैकिंग |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M, आदि। | SS410, SS420, SS304, SS316, ETC | PTFE, RPTFE, PEEK, PPL, ETC। | ग्रेफाइट।PTFE, पीपीएल।आदि। |
| बॉल वाल्व प्रकार | डिजाइन और निर्माण | फेस टू फेस / एंड टू एंड | निकला हुआ आयाम | दबाव तापमान रेटिंग | निरीक्षण और परीक्षण |
| स्प्लिट निकला हुआ किनारा गेंद वाल्व | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| फिक्स्ड निकला हुआ किनारा गेंद वाल्व | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
डिजाइन की सुविधा
1: पूर्ण बोर या कम बोर
2: टू-पीस या थ्री-पीस बॉडी स्ट्रक्चर
3: डबल ब्लॉक और ब्लीड, डबल आइसोलेशन और ब्लीड (DIB-1 और DIB-2)
4: अग्नि सुरक्षित डिजाइन (एपीआई 607)
5: ब्लॉटआउट प्रूफ सिस्टम
6: विरोधी स्थैतिक डिजाइन
7: आत्म गुहा राहत
8: भगोड़ा उत्सर्जन परीक्षण (वैकल्पिक)
डाटा का निर्माण करो
डिजाइन मानक: API 6D, DIN3357-1, EN12516-1
फेस टू फेस मानक: API6D, ASME B16.10, DIN3202
कनेक्टिंग स्टैंडर्ड: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25
परीक्षण और निरीक्षण मानक: एपीआई 6 डी, एपीआई 598
काम कर रहे तापमान: -196 ℃ ~ 610 ℃
कनेक्शन प्रकार: RF, RTJ, FF, BW.BSPT, NPT
खट्टा पर्यावरण: NACE MR0175
अग्नि सुरक्षित डिजाइन
गेंद वाल्व अग्नि सुरक्षित परीक्षण के 100% पास सुनिश्चित करता है।चूंकि बॉल वाल्व ओ-रिंग सील और धातु ग्रेफाइट सर्पिल घाव गैसकेट के माध्यम से दो मुहरबंद डिजाइन लागू करता है।जब वाल्व आग पर होता है, तो गैर-धातु सामग्री जैसे कि PTFE सीट सील, गैसकेट, ओ-रिंग सील, रबर आदि क्षतिग्रस्त हो जाएंगे, इस बीच धातु ग्रेफाइट सर्पिल घाव गैसकेट की बाहरी परत एक माध्यमिक मुहर प्रदान करती है।जब नरम सीट को जला दिया जाता है, तो धातु की सीट स्वचालित रूप से वसंत के आग्रह के तहत गेंद के साथ एक धातु सील का निर्माण करेगी जो आंतरिक रिसाव और बाहरी रिसाव को प्रभावी ढंग से नियंत्रित करेगी।वाल्व डिजाइन पूरी तरह से एपीआई 607, एपीआई 6FA, बीएस 6755, जेबी / टी 6899 और अन्य मानकों के साथ,
डबल ब्लॉक और ब्लीड (DBB)
जब गेंद बंद स्थिति में होती है, तो प्रत्येक सीट अप / डाउन स्ट्रीम और बॉडी कैविटी के बीच एक ही समय में स्वतंत्र रूप से प्रक्रिया माध्यम को सील कर देती है, यह नाली और वेंट वाल्व के माध्यम से फंसी हुई गुहा के दबाव (DBB) को रक्तस्राव करने की अनुमति देता है।डबल ब्लॉक और ब्लीड फ़ंक्शन दबाव के तहत वाल्व को फ्लश करना और यह सत्यापित करना संभव बनाता है कि सीट ठीक से सील हो रही है।
डबल अलगाव और खून (DIB)
डबल पिस्टन इफेक्ट सीट, मीडियम प्रेशर, अपस्ट्रीम और डाउनस्ट्रीम दोनों के साथ-साथ बॉडी कैविटी में, एक परिणामी जोर पैदा करता है, जो सीट रिंग को बॉल के खिलाफ धकेलता है, डबल पिस्टन इफेक्ट सीट रिंग के साथ वाल्व बिल्ड को कम करने के लिए कैविटी प्रेशर रिलीफ की आवश्यकता होती है शरीर की गुहा में अधिक दबाव।
सीलिंग विकल्प
नरम सीट: धातु से धातु ओ-रिंग सील
विश्वसनीय संरचना विश्वसनीय सील करने के लिए सरल संरचना विश्वसनीय सील कम टोक़ ग्राहकों की उच्च को पूरा
व्यापक आवेदन कम लागत।मीडिया की स्थिति सीलिंग विश्वसनीयता और कम टोक़ आवश्यकताओं
गेंद ट्रॉनियन और आकार 4 के लिए स्टेम द्वारा तय की गई है।आकार 6 और बड़े के लिए ट्रूनियन प्लेट का समर्थन
|
|
