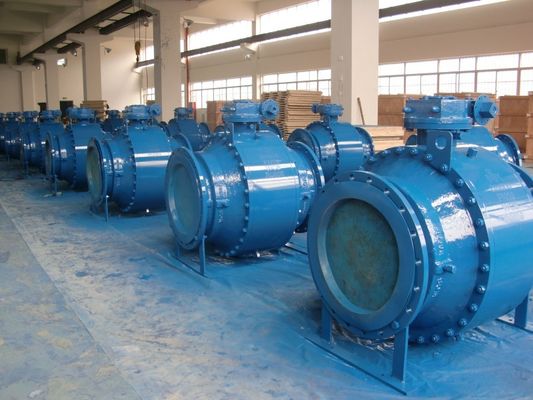

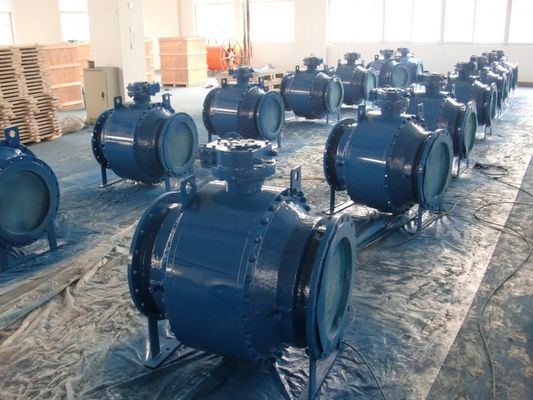

सॉफ्ट सीट 2500lb एनपीएस 20 "ट्रूनियन माउंटेड बॉल वाल्व

सॉफ्ट सीट साइड एंट्री ट्रूनियन टाइप बॉल वाल्व

ट्रूनियन साइड एंट्री बॉल वाल्व्स विशिष्ट अनुप्रयोग गैस या कच्चे तेल की पाइपलाइनों, बड़े आकार (60 इंच तक) और उच्च दबाव वर्गों (एएसएमई 4500 या एपीआई 15000psi) के लिए है।छोटे आकार के लिए शरीर निर्माण दो या तीन टुकड़े हो सकते हैं (6 "आरबी तक), लार्ज आयामों के लिए तीन टुकड़े।कच्चा माल या तो फोर्जिंग या सेंट्रीफ्यूगल कास्टिंग हो सकता है।सामग्री की विस्तृत श्रृंखला: कार्बन स्टील्स, ऑस्टेनिटिक या मार्टेंसिटिक एसएस, डुप्लेक्स-सुपरडुप्लेक्स एसएस, निकल-आधारित मिश्र।विशेष अनुप्रयोगों के लिए एक मानक, वेल्डेड शरीर के रूप में बोल्ड शरीर (विशिष्ट अनुभाग देखें)।

वाल्व मुख्य तकनीकी विशेषताओं में तीन अलग-अलग संस्करणों में उपलब्ध एंटी-ब्लो-आउट स्टेम और वाल्व सीट डिज़ाइन शामिल हैं:

एसपीई (सिंगल पिस्टन इफेक्ट): सीट केवल ऊपर की ओर दबाव से सक्रिय होती है।
डीपीई (डबल पिस्टन प्रभाव): सीट अपस्ट्रीम दबाव या शरीर गुहा दबाव द्वारा सक्रिय किया जा सकता है।
युगल (एसपीई अपस्ट्रीम और डीपीई डाउनस्ट्रीम): ऊपर बताई गई दो सीट डिजाइनों के संयोजन से सीट की विफलता के मामले में एक डबल बैरियर का आश्वासन दिया जा सकता है

मुख्य सामग्री

सीलिंग विकल्प

नरम सीट: धातु से धातु ओ-रिंग सील

विश्वसनीय संरचना विश्वसनीय सील करने के लिए सरल संरचना विश्वसनीय सील कम टोक़ ग्राहकों की उच्च को पूरा

व्यापक आवेदन कम लागत।मीडिया की स्थिति सीलिंग विश्वसनीयता और कम टोक़ आवश्यकताओं

अग्नि सुरक्षित डिजाइन

गेंद वाल्व अग्नि सुरक्षित परीक्षण के 100% पास सुनिश्चित करता है।चूंकि बॉल वाल्व ओ-रिंग सील और धातु ग्रेफाइट सर्पिल घाव गैसकेट के माध्यम से दो मुहरबंद डिजाइन लागू करता है।जब वाल्व आग पर होता है, तो गैर-धातु सामग्री जैसे कि PTFE सीट सील, गैसकेट, ओ-रिंग सील, रबर आदि क्षतिग्रस्त हो जाएंगे, इस बीच धातु ग्रेफाइट सर्पिल घाव गैसकेट की बाहरी परत एक माध्यमिक मुहर प्रदान करती है।जब नरम सीट को जला दिया जाता है, तो धातु की सीट स्वचालित रूप से वसंत के आग्रह के तहत गेंद के साथ एक धातु सील का निर्माण करेगी जो आंतरिक रिसाव और बाहरी रिसाव को प्रभावी ढंग से नियंत्रित करेगी।वाल्व डिजाइन पूरी तरह से एपीआई 607, एपीआई 6FA, बीएस 6755, जेबी / टी 6899 और अन्य मानकों के साथ,

डबल ब्लॉक और ब्लीड (DBB)

जब गेंद बंद स्थिति में होती है, तो प्रत्येक सीट अप / डाउन स्ट्रीम और बॉडी कैविटी के बीच एक ही समय में स्वतंत्र रूप से प्रक्रिया माध्यम को सील कर देती है, यह नाली और वेंट वाल्व के माध्यम से फंसी हुई गुहा के दबाव (DBB) को रक्तस्राव करने की अनुमति देता है।डबल ब्लॉक और ब्लीड फ़ंक्शन दबाव के तहत वाल्व को फ्लश करना और यह सत्यापित करना संभव बनाता है कि सीट ठीक से सील हो रही है।

डबल अलगाव और खून (DIB)

डबल पिस्टन इफेक्ट सीट, मीडियम प्रेशर, अपस्ट्रीम और डाउनस्ट्रीम दोनों के साथ-साथ बॉडी कैविटी में, एक परिणामी जोर पैदा करता है, जो सीट रिंग को बॉल के खिलाफ धकेलता है, डबल पिस्टन इफेक्ट सीट रिंग के साथ वाल्व बिल्ड को कम करने के लिए कैविटी प्रेशर रिलीफ की आवश्यकता होती है शरीर की गुहा में अधिक दबाव।

गेंद ट्रॉनियन और आकार 4 के लिए स्टेम द्वारा तय की गई है।आकार 6 और बड़े के लिए ट्रूनियन प्लेट का समर्थन
