| MOQ: | 1 पीसी |
| कीमत: | 300USD |
| standard packaging: | पॉलीवुड के मामले |
| Delivery period: | 2-15weeks |
| payment method: | एल / सी, टी / टी |
| Supply Capacity: | प्रति वर्ष 20000 पीसी |

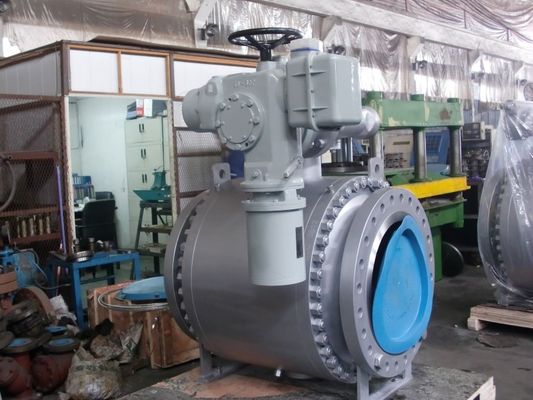

इलेक्ट्रिक एक्ट्यूएटर के साथ साइड एंट्री बॉल वाल्व ट्रूनियन टाइप
| बॉल वाल्व प्रकार | डिजाइन और निर्माण | फेस टू फेस / एंड टू एंड | निकला हुआ आयाम | दबाव तापमान रेटिंग | निरीक्षण और परीक्षण |
| स्प्लिट निकला हुआ किनारा गेंद वाल्व | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| फिक्स्ड निकला हुआ किनारा गेंद वाल्व | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
मुख्य सामग्री
| शरीर पदार्थ | ट्रिम सामग्री | सील सामग्री | गैसकेट / पैकिंग |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M, आदि। | SS410, SS420, SS304, SS316, ETC | PTFE, RPTFE, PEEK, PPL, ETC। | ग्रेफाइट।PTFE, पीपीएल।आदि। |
महत्वपूर्ण अनुप्रयोग
अच्छी सिर;फ्लो लाइन्स
पाइपलाइन वाल्व
रिसर-ESDV
तेल वाल्वों पर गैस (GOV)
ब्लडडाउन वाल्व (BDV)
शटडाउन वाल्व (SDV)
खुरचनी जाल अलगाव
प्रक्रिया वाल्व
SSIV
ROV
HIPPS
उप समुद्र
क्रायोजेनिक (एलएनजी, रेगास)
कम तापमान
गर्म निकासी
inching
खुरचने का जाल
स्विचिंग वाल्व
पैमाइश वाल्व
त्वरित समापन (<1 सेकंड)
तेल रेत का घोल
उच्च तापमान
दफन / भूमिगत वाल्व
डाटा का निर्माण करो
डिजाइन मानक: API 6D, DIN3357-1, EN12516-1
फेस टू फेस मानक: API6D, ASME B16.10, DIN3202
कनेक्टिंग स्टैंडर्ड: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25
परीक्षण और निरीक्षण मानक: एपीआई 6 डी, एपीआई 598
काम कर रहे तापमान: -196 ℃ ~ 610 ℃
कनेक्शन प्रकार: RF, RTJ, FF, BW.BSPT, NPT
खट्टा पर्यावरण: NACE MR0175
डबल ब्लॉक और ब्लीड (DBB)
जब गेंद बंद स्थिति में होती है, तो प्रत्येक सीट अप / डाउन स्ट्रीम और बॉडी कैविटी के बीच एक ही समय में स्वतंत्र रूप से प्रक्रिया माध्यम को सील कर देती है, यह नाली और वेंट वाल्व के माध्यम से फंसी हुई गुहा के दबाव (DBB) को रक्तस्राव करने की अनुमति देता है।डबल ब्लॉक और ब्लीड फ़ंक्शन दबाव के तहत वाल्व को फ्लश करना और यह सत्यापित करना संभव बनाता है कि सीट ठीक से सील हो रही है।
डबल अलगाव और खून (DIB)
डबल पिस्टन इफेक्ट सीट, मीडियम प्रेशर, अपस्ट्रीम और डाउनस्ट्रीम दोनों के साथ-साथ बॉडी कैविटी में, एक परिणामी जोर पैदा करता है, जो सीट रिंग को बॉल के खिलाफ धकेलता है, डबल पिस्टन इफेक्ट सीट रिंग के साथ वाल्व बिल्ड को कम करने के लिए कैविटी प्रेशर रिलीफ की आवश्यकता होती है शरीर की गुहा में अधिक दबाव।
विरोधी स्थैतिक डिवाइस:
स्प्रिंग प्लस ग्रेफाइट प्रकार एंटी-स्टैटिक डिवाइस को सभी धातु घटकों के बीच विद्युत निरंतरता रखने के लिए गेंद, स्टेम, ग्रंथि निकला हुआ किनारा और शरीर के बीच लगाया जाता है।और सबसे गंभीर सेवा आवश्यकता से कम प्रतिरोध सुनिश्चित करें।
ब्लो-आउट प्रूफ स्टेम:
स्टेम को इंटीग्रल टी-टाइप राउंड शोल्डर के साथ अलग से बनाया गया है, जिसे ब्लैंड द्वारा बरकरार रखा गया है। (अन्य डिजाइन अनुरोध पर उपलब्ध हैं।)
ग्रीस इंजेक्शन डिवाइस
DN150 (NPS 6) और स्टेम और वाल्व सीट को बड़ा करने के लिए सीलिंग ग्रीस इंजेक्शन डिवाइस के साथ प्रदान किया जाता है, DN125 और छोटे के लिए, हम ग्राहकों की आवश्यकताओं के अनुसार सीलिंग ग्रीस इंजेक्शन डिवाइस प्रदान कर सकते हैं।जब ओ-रिंग दुर्घटना से क्षतिग्रस्त हो जाती है, तो वाल्व सीट रिंग और स्टेम लीक के माध्यम से मीडिया को रोकने के लिए सील किए गए सीलेंट द्वारा इंजेक्ट किया जाता है।
गेंद ट्रॉनियन और आकार 4 के लिए स्टेम द्वारा तय की गई है।आकार 6 और बड़े के लिए ट्रूनियन प्लेट का समर्थन
सीलिंग विकल्प
नरम सीट: धातु से धातु ओ-रिंग सील
विश्वसनीय संरचना विश्वसनीय सील करने के लिए सरल संरचना विश्वसनीय सील कम टोक़ ग्राहकों की उच्च को पूरा
व्यापक आवेदन कम लागत।मीडिया की स्थिति सीलिंग विश्वसनीयता और कम टोक़ आवश्यकताओं
|
|
