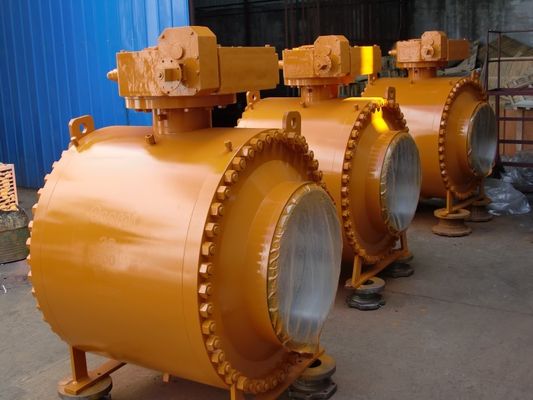

आग सुरक्षित डबल अलगाव ट्रुनियन घुड़सवार गेंद वाल्व

डबल अलगाव और खून की गेंद वाल्व साइड एंट्री

विशेषताएं:

1. कास्ट प्रकार 2 पीसी स्प्लिट बॉडी Deisgn या जाली प्रकार के साथ 3 PCS बॉडी डिज़ाइन,
कास्ट सामग्री: WCB, CF8, CF8M, CF8C, डुप्लेक्स स्टेनलेस स्टील, आदि।
जाली सामग्री: A105, F304, F316, F317, F347, F11, F51, F59, ETC.
अनुरोध पर उपलब्ध अन्य सामग्री, विभिन्न ट्रिम और सीट (लचीला और धातु) सामग्री में उपलब्ध हैं जो विभिन्न सेवा शर्तों को सूट करती हैं।

2. उपलब्ध संचालन:
सामान्य हैंडल या लॉकेबल हैंडल संचालित,
गियर संचालित,
Pneuamtic संचालित,
इलेक्ट्रिक संचालित या हाइड्रोलिक संचालित।

2. उपलब्ध दबाव रेटिंग:
CL150, CL300, CL600, CL900, CL1500, CL2500

3. उपलब्ध आकार रेंज: 1/2 "- 18"

4. आवेदन मानक
डिजाइन मानक: एपीआई 6 डी
ANSI B16.5 के लिए निकला हुआ किनारा आयाम
ANSI B16.10 को फेस टू फेस डायमेंशन
पूर्व अस्थायी।ASME B16.34 को बॉल वाल्व की रेटिंग
ASME B16.34 को दीवार की मोटाई
गेंद वाल्व डिजाइन की आग सुरक्षित करने के लिए एपीआई 6FA / एपीआई 607
निरीक्षण और परीक्षण: एपीआई 6 डी / एपीआई 598
वॉल्व मार्किंग ऑफ़ बॉल वाल्व: MSS- SP-25
एमआर-01-75 अनुरोध पर

विवरण
तीन टुकड़े शरीर।वाल्व को पाइपलाइन सेवा के लिए एपीआई 6 डी की आवश्यकताओं के अनुसार डिज़ाइन किया गया है।एंटी-स्टैटिक और एंटी-ब्लो-आउट स्टेम डिज़ाइन।सीट डिजाइन परिपूर्णता देता है और आत्मनिर्भर प्रकार या डबल पिस्टन प्रभाव प्रकार के रूप में उपलब्ध है।डिस्पोज़ कम ऑपरेटिंग टॉर्क की ओर ले जाने वाले घर्षण को कम करता है।डबल ब्लॉक और ब्लीड निष्पादन के रूप में उपलब्ध है, जो शरीर के गुहा से लिंग द्रव को बाहर निकालने और निकालने की अनुमति देता है।Avaiable पूर्ण और कम बोर।बीएस एन 12266-2, एपीआई 6FA और एपीआई 607 के अनुसार परीक्षण किए गए बॉल वाल्व फेयरसेफ। ग्राहक की आवश्यकता पर इलेक्ट्रिक, वायवीय और हाइड्रावेलिक एक्ट्यूएटर उपलब्ध हैं।

सामान्य परिचय
Trunnion माउंटेड बॉल वाल्व को ASME क्लास 150, 300, 600, 900, 1500, और 2500.Tow-piece विभाजित बॉडी कास्ट स्टील और थ्री-पीस जाली स्टील साइड एंट्री डिज़ाइन बॉडी कनेक्शन बॉडी और क्लोज़र के बीच एपीआई 6D के अनुसार डिज़ाइन किया गया है। , Trunnion बोल्ट कनेक्शन, शरीर की मोटाई ANSI B16.34 के साथ पालन करते हैं। अंगूठी अंगूठी प्रकार है, वसंत गेंद के साथ संपर्क को आश्वस्त करने के लिए भरी हुई है ताकि गुहा और बहाव के बीच कम अंतर के दबाव में भी एक प्रभावी तंग सील प्रदान किया जा सके। इसके विपरीत डिजाइन है नरम बैठा है।ग्राहक के काम करने की स्थिति के आधार पर एक अलग नरम सीट सामग्री उपलब्ध है। पूर्ण और कम बोर में उपलब्ध। ग्राहकों की आवश्यकता के आधार पर विद्युत, वायवीय और हाइड्रोलिक एक्ट्यूएटर उपलब्ध हैं।

तीन टुकड़े शरीर के अंत प्रविष्टि डिजाइन, ग्रेफाइट रिंग या ओ-रिंग विटॉन (या अनुरोध) सील पूर्ण सील अखंडता सुनिश्चित करते हैं।बोल्ट बॉडी डिज़ाइन में पाइपलाइन तनाव के कारण आंदोलन की किसी भी संभावना को कम करने के लिए शरीर और एडेप्टर के बीच एक तंग सहिष्णुता धातु फिटिंग शामिल है।उच्च तापमान सर्पिल घाव स्टेनलेस स्टील / ग्राफोफिल भरा गैसकेट का उपयोग निरपेक्ष सील के लिए किया जाता है।
शरीर और एडेप्टर सही गैसकेट क्रश सुनिश्चित करने के लिए धातु के संपर्क के लिए आयामित हैं।

मुख्य सामग्री

अग्नि सुरक्षित डिजाइन

गेंद वाल्व अग्नि सुरक्षित परीक्षण के 100% पास सुनिश्चित करता है।चूंकि बॉल वाल्व ओ-रिंग सील और धातु ग्रेफाइट सर्पिल घाव गैसकेट के माध्यम से दो मुहरबंद डिजाइन लागू करता है।जब वाल्व आग पर होता है, तो गैर-धातु सामग्री जैसे कि PTFE सीट सील, गैसकेट, ओ-रिंग सील, रबर आदि क्षतिग्रस्त हो जाएंगे, इस बीच धातु ग्रेफाइट सर्पिल घाव गैसकेट की बाहरी परत एक माध्यमिक मुहर प्रदान करती है।जब नरम सीट को जला दिया जाता है, तो धातु की सीट स्वचालित रूप से वसंत के आग्रह के तहत गेंद के साथ एक धातु सील का निर्माण करेगी जो आंतरिक रिसाव और बाहरी रिसाव को प्रभावी ढंग से नियंत्रित करेगी।वाल्व डिजाइन पूरी तरह से एपीआई 607, एपीआई 6FA, बीएस 6755, जेबी / टी 6899 और अन्य मानकों के साथ,

ब्लो-आउट प्रूफ स्टेम:

स्टेम को इंटीग्रल टी-टाइप राउंड शोल्डर के साथ अलग से बनाया गया है, जिसे ब्लैंड द्वारा बरकरार रखा गया है। (अन्य डिजाइन अनुरोध पर उपलब्ध हैं।)

विरोधी स्थैतिक डिवाइस:

स्प्रिंग प्लस ग्रेफाइट प्रकार एंटी-स्टैटिक डिवाइस को सभी धातु घटकों के बीच विद्युत निरंतरता रखने के लिए गेंद, स्टेम, ग्रंथि निकला हुआ किनारा और शरीर के बीच लगाया जाता है।और सबसे गंभीर सेवा आवश्यकता से कम प्रतिरोध सुनिश्चित करें।

ग्रीस इंजेक्शन डिवाइस

DN150 (NPS 6) और स्टेम और वाल्व सीट को बड़ा करने के लिए सीलिंग ग्रीस इंजेक्शन डिवाइस के साथ प्रदान किया जाता है, DN125 और छोटे के लिए, हम ग्राहकों की आवश्यकताओं के अनुसार सीलिंग ग्रीस इंजेक्शन डिवाइस प्रदान कर सकते हैं।जब ओ-रिंग दुर्घटना से क्षतिग्रस्त हो जाती है, तो वाल्व सीट रिंग और स्टेम लीक के माध्यम से मीडिया को रोकने के लिए सील किए गए सीलेंट द्वारा इंजेक्ट किया जाता है।

सीलिंग विकल्प

नरम सीट: धातु से धातु ओ-रिंग सील

विश्वसनीय संरचना विश्वसनीय सील करने के लिए सरल संरचना विश्वसनीय सील कम टोक़ ग्राहकों की उच्च को पूरा

व्यापक आवेदन कम लागत।मीडिया की स्थिति सीलिंग विश्वसनीयता और कम टोक़ आवश्यकताओं

डबल ब्लॉक और ब्लीड (DBB)

जब गेंद बंद स्थिति में होती है, तो प्रत्येक सीट अप / डाउन स्ट्रीम और बॉडी कैविटी के बीच एक ही समय में स्वतंत्र रूप से प्रक्रिया माध्यम को सील कर देती है, यह नाली और वेंट वाल्व के माध्यम से फंसी हुई गुहा के दबाव (DBB) को रक्तस्राव करने की अनुमति देता है।डबल ब्लॉक और ब्लीड फ़ंक्शन दबाव के तहत वाल्व को फ्लश करना और यह सत्यापित करना संभव बनाता है कि सीट ठीक से सील हो रही है।

डबल अलगाव और खून (DIB)

डबल पिस्टन इफेक्ट सीट, मीडियम प्रेशर, अपस्ट्रीम और डाउनस्ट्रीम दोनों के साथ-साथ बॉडी कैविटी में, एक परिणामी जोर पैदा करता है, जो सीट रिंग को बॉल के खिलाफ धकेलता है, डबल पिस्टन इफेक्ट सीट रिंग के साथ वाल्व बिल्ड को कम करने के लिए कैविटी प्रेशर रिलीफ की आवश्यकता होती है शरीर की गुहा में अधिक दबाव।

गेंद ट्रॉनियन और आकार 4 के लिए स्टेम द्वारा तय की गई है।आकार 6 और बड़े के लिए ट्रूनियन प्लेट का समर्थन
