उत्पाद विवरण:
|
| आकार: | आकार: एनपीएस 2 "से 60" | दबाव: | 150LB से 2500LB |
|---|---|---|---|
| तापमान सीमा: | -196 ℃ ~ 300 ℃ कम तापमान, सामान्य तापमान और उच्च तापमान | शरीर और ट्रिम सामग्री: | कास्ट स्टील, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A3 |
| सीट सामग्री: | PTFE, RPTFE, DEVLON, मोलोन, PEEK, मेटल सीट | शरीर और स्टेम सील: | ओरिंग (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), सर्पिल घाव गैसकेट (316SS + ग्रेफाइट) पैकिंग (ग् |
| हाई लाइट: | 300LB Trunnion घुड़सवार गेंद वाल्व,PTFE सीट Trunnion घुड़सवार गेंद वाल्व,BW अंत Trunnion घुड़सवार गेंद वाल्व |
||

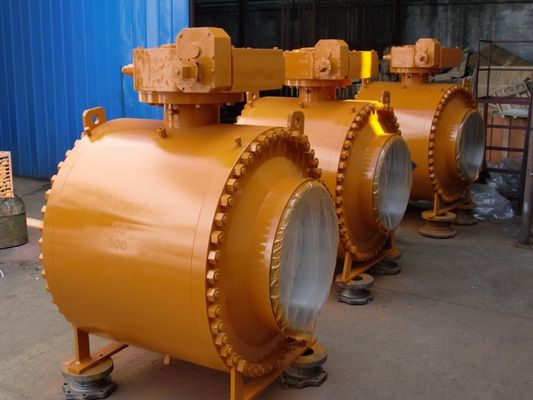

डबल ब्लॉक और ब्लीड बॉल वाल्व साइड एंट्री 300LB BW एंड्स
हम तटवर्ती और अपतटीय तेल और गैस, तेल शोधन और प्रसंस्करण, और पेट्रोकेमिकल उद्योगों के वाल्व अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए एपीआई 6 डी वाल्व मानक के अनुरूप डिजाइन किए गए साइड एंट्री ट्रूनियन बॉल वाल्व की आपूर्ति करने में सक्षम हैं।
साइड एंट्री वाल्व को मजबूत, गंभीर सर्विस वाल्व के रूप में डिजाइन किया गया है, जो उच्च दबाव (एएनएसआई # 2500) पर परिचालन को सक्षम करने और सुसंगत और विश्वसनीय शून्य बंद प्रदान करने के लिए सक्षम है।ये वाल्व हाइड्रोकार्बन सेवा के लिए आपातकालीन शटडाउन अनुप्रयोगों के लिए आदर्श हैं।
डिजाइन और फीचर्स
डिजाइन मानक: पाइपलाइन वाल्व (बॉल) के लिए एपीआई 6 डी विशिष्टता
मानक आकार: DN25 से DN 600, 1 "से 24", पूर्ण और कम बोर (अनुरोध पर बड़े आकार)
दबाव रेटिंग: ANSI 150 thro 'से ANSI 2500 पूर्ण रेटिंग
तापमान सीमा: -196 ° C से + 500 °
Firesafe मानक: वाल्व की अग्नि परीक्षा के लिए एपीआई 6FA विशिष्टता
सीट लीक परीक्षण: ISO 5208, या ANSI / FCI 70-2 कक्षा V और VI, या अन्य अंतर्राष्ट्रीय परीक्षण मानक।
निकला हुआ किनारा कनेक्शन: ASME B16.5 (1 "से 24") पर निकला या ASME B16.25 के लिए बटवूड
यांत्रिक जोड़ों: सील डिजाइन और सामग्री ग्राहक विनिर्देशों को पूरा करने के लिए (आवेदन पर निर्भर)
शीर्ष निकला हुआ किनारा: आईएसओ 5211
ऑपरेशन: गियरबॉक्स या स्वचालित के साथ मैनुअल ऑपरेशन एक एक्चुएटर का उपयोग करके।
निर्माण की सामग्री: कार्बन स्टील, स्टेनलेस स्टील, डुप्लेक्स और सुपर डुप्लेक्स स्टेनलेस स्टील, इनकोनेल, मोनेल, हास्टेलॉय, इनकोलोय और सबसे व्यावसायिक रूप से उपलब्ध जाली / बार सामग्री।
ग्रीस इंजेक्शन डिवाइस
DN150 (NPS 6) और स्टेम और वाल्व सीट को बड़ा करने के लिए सीलिंग ग्रीस इंजेक्शन डिवाइस के साथ प्रदान किया जाता है, DN125 और छोटे के लिए, हम ग्राहकों की आवश्यकताओं के अनुसार सीलिंग ग्रीस इंजेक्शन डिवाइस प्रदान कर सकते हैं।जब ओ-रिंग दुर्घटना से क्षतिग्रस्त हो जाती है, तो वाल्व सीट रिंग और स्टेम लीक के माध्यम से मीडिया को रोकने के लिए सील किए गए सीलेंट द्वारा इंजेक्ट किया जाता है।
अग्नि सुरक्षित डिजाइन
गेंद वाल्व अग्नि सुरक्षित परीक्षण के 100% पास सुनिश्चित करता है।चूंकि बॉल वाल्व ओ-रिंग सील और धातु ग्रेफाइट सर्पिल घाव गैसकेट के माध्यम से दो मुहरबंद डिजाइन लागू करता है।जब वाल्व आग पर होता है, तो गैर-धातु सामग्री जैसे कि PTFE सीट सील, गैसकेट, ओ-रिंग सील, रबर आदि क्षतिग्रस्त हो जाएंगे, इस बीच धातु ग्रेफाइट सर्पिल घाव गैसकेट की बाहरी परत एक माध्यमिक मुहर प्रदान करती है।जब नरम सीट को जला दिया जाता है, तो धातु की सीट स्वचालित रूप से वसंत के आग्रह के तहत गेंद के साथ एक धातु सील का निर्माण करेगी जो आंतरिक रिसाव और बाहरी रिसाव को प्रभावी ढंग से नियंत्रित करेगी।वाल्व डिजाइन पूरी तरह से एपीआई 607, एपीआई 6FA, बीएस 6755, जेबी / टी 6899 और अन्य मानकों के साथ,
सीलिंग विकल्प
नरम सीट: धातु से धातु ओ-रिंग सील
विश्वसनीय संरचना विश्वसनीय सील करने के लिए सरल संरचना विश्वसनीय सील कम टोक़ ग्राहकों की उच्च को पूरा
व्यापक आवेदन कम लागत।मीडिया की स्थिति सीलिंग विश्वसनीयता और कम टोक़ आवश्यकताओं
डबल ब्लॉक और ब्लीड (DBB)
जब गेंद बंद स्थिति में होती है, तो प्रत्येक सीट अप / डाउन स्ट्रीम और बॉडी कैविटी के बीच एक ही समय में स्वतंत्र रूप से प्रक्रिया माध्यम को सील कर देती है, यह नाली और वेंट वाल्व के माध्यम से फंसी हुई गुहा के दबाव (DBB) को रक्तस्राव करने की अनुमति देता है।डबल ब्लॉक और ब्लीड फ़ंक्शन दबाव के तहत वाल्व को फ्लश करना और यह सत्यापित करना संभव बनाता है कि सीट ठीक से सील हो रही है।
डबल अलगाव और खून (DIB)
डबल पिस्टन इफेक्ट सीट, मीडियम प्रेशर, अपस्ट्रीम और डाउनस्ट्रीम दोनों के साथ-साथ बॉडी कैविटी में, एक परिणामी जोर पैदा करता है, जो सीट रिंग को बॉल के खिलाफ धकेलता है, डबल पिस्टन इफेक्ट सीट रिंग के साथ वाल्व बिल्ड को कम करने के लिए कैविटी प्रेशर रिलीफ की आवश्यकता होती है शरीर की गुहा में अधिक दबाव।
| बॉल वाल्व प्रकार | डिजाइन और निर्माण | फेस टू फेस / एंड टू एंड | निकला हुआ आयाम | दबाव तापमान रेटिंग | निरीक्षण और परीक्षण |
| स्प्लिट निकला हुआ किनारा गेंद वाल्व | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| फिक्स्ड निकला हुआ किनारा गेंद वाल्व | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
मुख्य सामग्री
| शरीर पदार्थ | ट्रिम सामग्री | सील सामग्री | गैसकेट / पैकिंग |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M, आदि। | SS410, SS420, SS304, SS316, ETC | PTFE, RPTFE, PEEK, PPL, ETC। | ग्रेफाइट।PTFE, पीपीएल।आदि। |
डाटा का निर्माण करो
डिजाइन मानक: API 6D, DIN3357-1, EN12516-1
फेस टू फेस मानक: API6D, ASME B16.10, DIN3202
कनेक्टिंग स्टैंडर्ड: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25
परीक्षण और निरीक्षण मानक: एपीआई 6 डी, एपीआई 598
काम कर रहे तापमान: -196 ℃ ~ 610 ℃
कनेक्शन प्रकार: RF, RTJ, FF, BW.BSPT, NPT
खट्टा पर्यावरण: NACE MR0175
डिजाइन की सुविधा
1: पूर्ण बोर या कम बोर
2: टू-पीस या थ्री-पीस बॉडी स्ट्रक्चर
3: डबल ब्लॉक और ब्लीड, डबल आइसोलेशन और ब्लीड (DIB-1 और DIB-2)
4: अग्नि सुरक्षित डिजाइन (एपीआई 607)
5: ब्लॉटआउट प्रूफ सिस्टम
6: विरोधी स्थैतिक डिजाइन
7: आत्म गुहा राहत
8: भगोड़ा उत्सर्जन परीक्षण (वैकल्पिक)
गेंद ट्रॉनियन और आकार 4 के लिए स्टेम द्वारा तय की गई है।आकार 6 और बड़े के लिए ट्रूनियन प्लेट का समर्थन
