उत्पाद विवरण:
|
| आकार: | एनपीएस 2 "से 60" | दबाव: | 150LB से 2500LB |
|---|---|---|---|
| तापमान सीमा: | -196 ℃ ~ 300 ℃ कम तापमान, सामान्य तापमान और उच्च तापमान | शरीर और ट्रिम सामग्री: | कास्ट स्टील, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A3 |
| सीट सामग्री: | PTFE, RPTFE, DEVLON, मोलोन, PEEK, मेटल सीट | शरीर और स्टेम सील: | ओरिंग (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), सर्पिल घाव गैसकेट (316SS + ग्रेफाइट) पैकिंग (ग् |
| हाई लाइट: | साइड एंट्री ट्रूनियन माउंटेड वाल्व,SS410 ट्रिम ट्रिनियन माउंटेड वाल्व,थ्री पीस ट्रिनियन माउंटेड वाल्व |
||

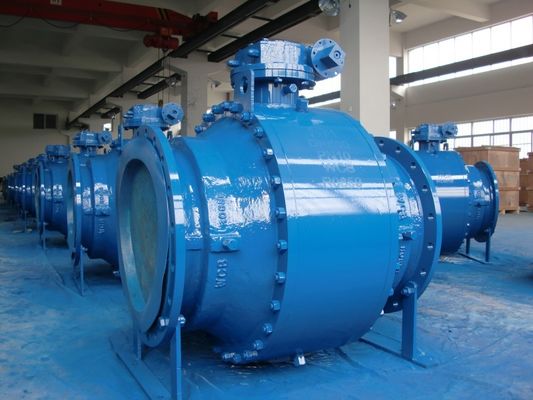

थ्री पीस साइड एंट्री ट्रूनियन टाइप बॉल वाल्व
ट्रिनियन घुड़सवार गेंद वाल्व 150 से कक्षा 2500 से लेकर कक्षा 2500, PN16 ~ PN160, JIS 10K ~ JIS 20K की विभिन्न प्रकार की पाइपलाइनों का उपयोग करने के लिए उपयुक्त है, पाइपलाइन के माध्यम को काटने या चालू करने के लिए, जिनमें से ऑपरेशन प्रकार कृमि गियर, मैनुल हैं। न्यूमेटिक या इलेक्ट्रिक एक्ट्यूएटर, निकला हुआ किनारा कनेक्शन के सामान्य रूप में, और बट वेल्डिंग अंत कनेक्शन के रूप में अच्छी तरह से।
| बॉल वाल्व प्रकार | डिजाइन और निर्माण | फेस टू फेस / एंड टू एंड | निकला हुआ आयाम | दबाव तापमान रेटिंग | निरीक्षण और परीक्षण |
| स्प्लिट निकला हुआ किनारा गेंद वाल्व | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| फिक्स्ड निकला हुआ किनारा गेंद वाल्व | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
मुख्य सामग्री
| शरीर पदार्थ | ट्रिम सामग्री | सील सामग्री | गैसकेट / पैकिंग |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M, आदि। | SS410, SS420, SS304, SS316, ETC | PTFE, RPTFE, PEEK, PPL, ETC। | ग्रेफाइट।PTFE, पीपीएल।आदि। |
डाटा का निर्माण करो
डिजाइन मानक: API 6D, DIN3357-1, EN12516-1
फेस टू फेस मानक: API6D, ASME B16.10, DIN3202
कनेक्टिंग स्टैंडर्ड: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25
परीक्षण और निरीक्षण मानक: एपीआई 6 डी, एपीआई 598
काम कर रहे तापमान: -196 ℃ ~ 610 ℃
कनेक्शन प्रकार: RF, RTJ, FF, BW.BSPT, NPT
खट्टा पर्यावरण: NACE MR0175
डिजाइन की सुविधा
1: पूर्ण बोर या कम बोर
2: टू-पीस या थ्री-पीस बॉडी स्ट्रक्चर
3: डबल ब्लॉक और ब्लीड, डबल आइसोलेशन और ब्लीड (DIB-1 और DIB-2)
4: अग्नि सुरक्षित डिजाइन (एपीआई 607)
5: ब्लॉटआउट प्रूफ सिस्टम
6: विरोधी स्थैतिक डिजाइन
7: आत्म गुहा राहत
8: भगोड़ा उत्सर्जन परीक्षण (वैकल्पिक)
डबल अलगाव और खून (DIB)
डबल पिस्टन इफेक्ट सीट, मीडियम प्रेशर, अपस्ट्रीम और डाउनस्ट्रीम दोनों के साथ-साथ बॉडी कैविटी में, एक परिणामी जोर पैदा करता है, जो सीट रिंग को बॉल के खिलाफ धकेलता है, डबल पिस्टन इफेक्ट सीट रिंग के साथ वाल्व बिल्ड को कम करने के लिए कैविटी प्रेशर रिलीफ की आवश्यकता होती है शरीर की गुहा में अधिक दबाव।
सीलिंग विकल्प
नरम सीट: धातु से धातु ओ-रिंग सील
विश्वसनीय संरचना विश्वसनीय सील करने के लिए सरल संरचना विश्वसनीय सील कम टोक़ ग्राहकों की उच्च को पूरा
व्यापक आवेदन कम लागत।मीडिया की स्थिति सीलिंग विश्वसनीयता और कम टोक़ आवश्यकताओं
अग्नि सुरक्षित डिजाइन
गेंद वाल्व अग्नि सुरक्षित परीक्षण के 100% पास सुनिश्चित करता है।चूंकि बॉल वाल्व ओ-रिंग सील और धातु ग्रेफाइट सर्पिल घाव गैसकेट के माध्यम से दो मुहरबंद डिजाइन लागू करता है।जब वाल्व आग पर होता है, तो गैर-धातु सामग्री जैसे कि PTFE सीट सील, गैसकेट, ओ-रिंग सील, रबर आदि क्षतिग्रस्त हो जाएंगे, इस बीच धातु ग्रेफाइट सर्पिल घाव गैसकेट की बाहरी परत एक माध्यमिक मुहर प्रदान करती है।जब नरम सीट को जला दिया जाता है, तो धातु की सीट स्वचालित रूप से वसंत के आग्रह के तहत गेंद के साथ एक धातु सील का निर्माण करेगी जो आंतरिक रिसाव और बाहरी रिसाव को प्रभावी ढंग से नियंत्रित करेगी।वाल्व डिजाइन पूरी तरह से एपीआई 607, एपीआई 6FA, बीएस 6755, जेबी / टी 6899 और अन्य मानकों के साथ,
डबल ब्लॉक और ब्लीड (DBB)
जब गेंद बंद स्थिति में होती है, तो प्रत्येक सीट अप / डाउन स्ट्रीम और बॉडी कैविटी के बीच एक ही समय में स्वतंत्र रूप से प्रक्रिया माध्यम को सील कर देती है, यह नाली और वेंट वाल्व के माध्यम से फंसी हुई गुहा के दबाव (DBB) को रक्तस्राव करने की अनुमति देता है।डबल ब्लॉक और ब्लीड फ़ंक्शन दबाव के तहत वाल्व को फ्लश करना और यह सत्यापित करना संभव बनाता है कि सीट ठीक से सील हो रही है।
गेंद ट्रॉनियन और आकार 4 के लिए स्टेम द्वारा तय की गई है।आकार 6 और बड़े के लिए ट्रूनियन प्लेट का समर्थन
