| मूक: | 1 पीसी |
| कीमत: | negotiable |
| स्टैंडर्ड पैकेजिंग: | विभिन्न प्लाइवुड संरचना के अनुसार उपयुक्त प्लाइवुड केसेस |
| वितरण अवधि: | 5 ~ 25 कार्य दिवस |
| भुगतान विधि: | टी / टी, पेपैल, वेस्टर्न यूनियन, डी / ए, एल / सी, डी / पी, मनीग्राम |
| पूर्ति क्षमता: | 500pcs / सोम |

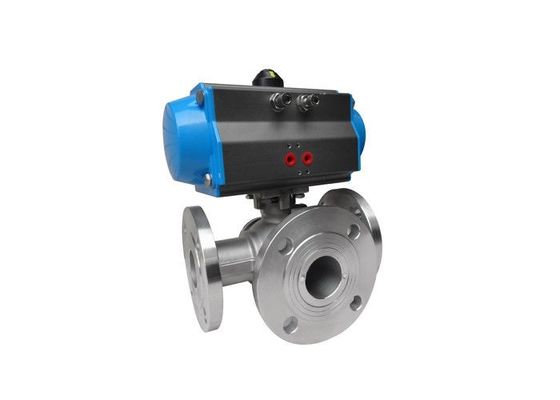

स्प्रिंग रिटर्न सिंगल एक्टिंग वायवीय एक्टीव्यू 3 ऑफ वाल्व ऑन ऑफ वाल्व
विशेष विवरण
लाभ
1. द्रव प्रतिरोध, समान लंबाई के साथ पाइप प्रतिरोध गुणांक बराबर हैं।
2. सरल संरचना, छोटे आकार, हल्के वजन।
3. बंद और विश्वसनीय वाल्व सील सतह सामग्री व्यापक रूप से इस्तेमाल प्लास्टिक, सील, और व्यापक रूप से निर्वात प्रणाली में इस्तेमाल किया गया है।
4. रिमोट कंट्रोल को सुविधाजनक बनाने के लिए संचालित करने, खोलने और तेजी से बंद करने के लिए आसान, पूरी तरह से 90 डिग्री के रोटेशन के रूप में पूरी तरह से बंद करने के लिए।
5. आसान रखरखाव, सरल गेंद वाल्व, सील आम तौर पर गतिविधियां हैं, हटाने प्रतिस्थापन अधिक सुविधाजनक है।
6. मीडिया के माध्यम से पूरी तरह से खुले या पूरी तरह से बंद, सीलिंग सतह और ढांकता हुआ अलगाव गेंद और सीट में, वाल्व सील सतह के क्षरण का कारण नहीं होगा।
तकनीकी डेटा
एकल अभिनय वायवीय Actuator आदेश सं।
| मॉडल नं | टॉर्क (6bar) | |
| खुला हुआ | बंद करे | |
| अधिनियम 050S | 13.2Nm | 6.7Nm |
| अधिनियम 063S | 24.1Nm | 11.1Nm |
| अधिनियम 075S | 47.7Nm | 22.1Nm |
| अधिनियम 090S | 73.1Nm | 36.7Nm |
| अधिनियम 100S | 109Nm | 50.7Nm |
| अधिनियम 115S | 176Nm | 82Nm |
| अधिनियम 125S | 227Nm | 105Nm |
| अधिनियम 145S | 357Nm | 165Nm |
| अधिनियम 160S | 456Nm | 224Nm |
| अधिनियम 190 एस | 871Nm | 379Nm |
| अधिनियम 210 एस | 1000nm | 521Nm |
| अधिनियम 240S | 1423Nm | 721Nm |
| अधिनियम 270S | 2345Nm | 1060nm |
| एसीटी 300 एस | 2956Nm | 1460Nm |
| अधिनियम 350S | 4247Nm | 2346Nm |
| एसीटी 400 एस | 6559Nm | 2624Nm |
150LB बॉल वाल्व पैरामीटर (1/2 "~ 8")
| दबाव | आकार | φD | एल | φE | φB | φC | टी | च |
| Class150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
सहायक उपकरण जो इस बॉल वाल्व के साथ उपयोग कर सकते हैं
संकेतक पर / बंद
सभी मानक में नामुर मानक सोलेनोइड वाल्व
वायवीय और इलेक्ट्रिक-वायवीय वाल्व स्थिति
Declutchable मैनुअल ओवरराइड
पैनल बोर्ड पर / बंद संकेत के लिए सीमा स्विच
फ़िल्टर + नियामक दबाव गेज के साथ संयोजन
अधिक चयन
| मानक | एएनएसआई | जीबी | JIS | दीन |
| दबाव | £ 150 / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| वाल्व मैट्रीरियल | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| गति देनेवाला | 1) एकल अभिनय (वसंत वापसी) 2) डबल अभिनय | |||
| सामान | 1) सीमा स्विच 2) Solenoid वाल्व 3) फ़िल्टर 4) स्थिति | |||
|
|
