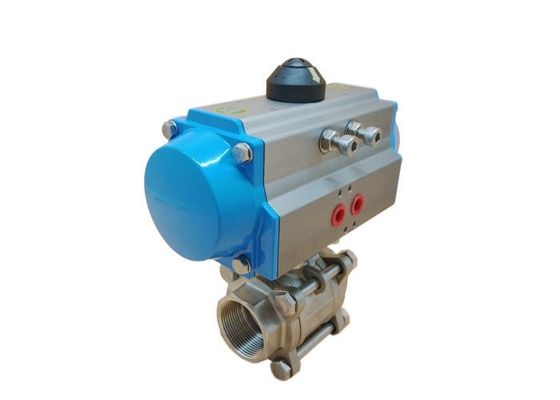

वायवीय सक्रिय DN50 DN65 DN80 थ्रेडेड बॉल वाल्व

स्टेनलेस स्टील वायवीय सक्रिय गेंद वाल्व 3 टुकड़ा पिरोया वाल्व DN50 DN65 DN80

वायवीय actuators
वायवीय एक्ट्यूएटर एक वाल्व को चालू करने के लिए आवश्यक टोक़ उत्पन्न करने के लिए संपीड़ित हवा के दबाव का उपयोग करते हैं।अधिकांश क्वार्टर टर्न वायवीय एक्ट्यूएटर्स में टॉर्क उत्पन्न करने के लिए पिस्टन और रैक-एंड-पिनियन गियर तंत्र होता है।एक्चुएटर पर एक इनलेट पोर्ट एक्ट्यूएटर में संपीड़ित हवा का परिचय देता है।संपीड़ित हवा पिस्टन को रैखिक रूप से ले जाती है, जो रैक से जुड़ी होती है।रैक गियर के माध्यम से पिनियन से जुड़ा होता है, इसलिए, रैखिक गति को घूर्णी में परिवर्तित करता है।पिनियन एक साथ इस गति को वाल्व स्टेम में स्थानांतरित करता है, जिस पर चर्चा की गई है कि वाल्व की गेंद को या तो खोल या बंद कर दिया जाएगा।

 विशेष विवरण

• रैक और डैने की नोक रोटरी रोटरी बारी बारी से वायवीय actuator
• डबल अभिनय या स्प्रिंग रिटर्न संस्करण
• ISO5211, DIN3337 और नामुर वाल्व, सीमा स्विच बॉक्स और पोजिशनर के लिए आसान बढ़ते के लिए इंटरफेस
• इनडोर और आउटडोर आवेदन के लिए उपयुक्त है
• टोक़ का उत्पादन 3Nm से 13,024Nm (DA संस्करण) और 4Nm से 6,584Nm (SR संस्करण)
• निकल मढ़वाया पिनियन के साथ एल्यूमीनियम मिश्र धातु आवास
• यात्रा कोण 90 ° 90 5 ℃ के यात्रा रोक समायोजन के साथ
• -20 ℃ से + 80 ℃ तक तापमान पर 2 बार से 8 बार तक ऑपरेटिंग दबाव

 लाभ

1. कॉम्पैक्ट आकार और हल्के वजन निर्माण

2. विश्वसनीय, लंबे समय तक चलने का प्रदर्शन

3. मानक "लाइन में" या "क्रॉस माउंट" वाल्व से एक्चुएटर कॉन्फ़िगरेशन

4. स्प्रिंग-रिटर्न डिजाइन 50 पीआई के रूप में कम के रूप में वायु आपूर्ति को सम्‍मिलित करता है

5. स्टेनलेस स्टील बाहरी ट्रिम और FKM O- रिंग्स मानक

6. एक्ट्यूएटर शाफ्ट के लिए डायरेक्ट वाल्व स्टेम कपलिंग बैकलैश को कम करता है

7. मैनुअल ओवरराइड मानक

 तकनीकी डेटा
दोहरी भूमिका वायवीय Actuator आदेश सं।

सहायक उपकरण जो इस बॉल वाल्व के साथ उपयोग कर सकते हैं
संकेतक पर / बंद
सभी मानक में नामुर मानक सोलेनोइड वाल्व
वायवीय और इलेक्ट्रिक-वायवीय वाल्व स्थिति
Declutchable मैनुअल ओवरराइड
पैनल बोर्ड पर / बंद संकेत के लिए सीमा स्विच
फ़िल्टर + नियामक दबाव गेज के साथ संयोजन

 मॉडल चयन
3PC थ्रेड वायवीय बॉल वाल्व
