दीन डबल अभिनय वायवीय वाल्व, PN16 वायवीय नियंत्रण वाल्व

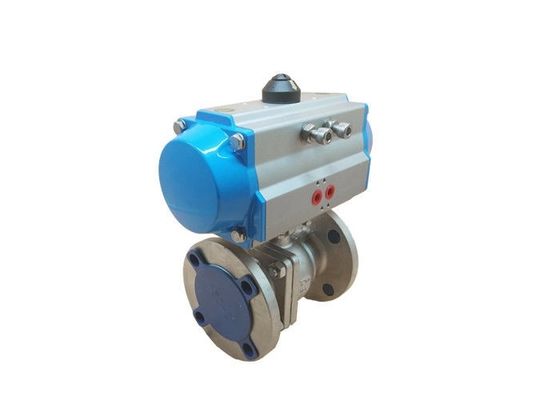

दीन डबल अभिनय 2 रास्ता स्टेनलेस स्टील वायवीय वाल्व DN50 निकला हुआ किनारा समाप्त होता है

विवरण

यह सामान्य रूप से नियंत्रित 2-वे बॉल वाल्व मैन्युअल रूप से नियंत्रित वाल्व की तुलना में आपके सिस्टम में स्वचालन में वृद्धि के लिए अनुमति देता है।बॉल वाल्व में 100 मिमी का व्यास होता है और यह -20 से 180 डिग्री सेल्सियस तक तरल पदार्थ और गैसों के लिए उपयुक्त होता है।वायवीय actuator 8 बार में 354 एनएम टार्क बनाने में सक्षम है, लेकिन इसमें 6 का नियंत्रण दबाव खिड़की है?10 बार।बॉल वाल्व में मीडिया को ले जाने वाले पाइपिंग / होज़िंग से कनेक्ट करने के लिए G 4 "थ्रेड्स हैं और Kv मान 3030 m3 है। एक्ट्यूएटर एक विश्वसनीय एल्यूमीनियम रैक-एंड-पिनियन रोटेशनल ऑपरेशन के साथ डबल अभिनय कर रहा है। एक्टेटर के पास anodized एल्यूमीनियम है। आवास और एक एल्यूमीनियम कवर, जबकि बॉल वाल्व में एक स्टेनलेस स्टील हाउसिंग और एक PTFE सील है। अधिकतम मीडिया दबाव 63 बार है। बॉल वाल्व एक 3-टुकड़ा डिज़ाइन है जो पूरी तरह से सफाई के लिए अनुमति देता है। नामुर वीडीआई / वीडीई 3845 कनेक्शन पॉइंट। पहले से ही एक्ट्यूएटर पर 1/4 "नामुर सॉलोनॉइड वाल्व को सीधे एक्ट्यूएटर पर माउंट करने या जी 1/4 का उपयोग करने वाले एक एयर नली को जोड़ने के लिए"। इसके अलावा, एक स्थिति नियंत्रण या सीमा स्विच बॉक्स को एक्ट्यूएटर के शीर्ष पर रखा जा सकता है। VDI / VDE 3845 के लिए। एक्ट्यूएटर को ISO 5211 F10 फ्लेंज (22 मिमी) के माध्यम से बॉल वाल्व पर लगाया जाता है। असेंबली ATEX प्रमाणित है (EX II 2GD c) और इसलिए इसका उपयोग संभावित विस्फोटक विस्फोटक में किया जा सकता है। पीओएस: क्षमता फिटिंग को कम करने के लिए सीधे एक नामुर सॉलोनॉइड वाल्व को माउंट करेंऔर ट्यूबिंग। शीर्ष पर यांत्रिक संकेतक वाल्व स्थिति को दर्शाता है ।ATEX (EX II 2GD c) विस्फोटक वातावरण के लिए प्रमाणित है। बिजली के संस्करण की तुलना में कम लागत। खुला उद्घाटन / समापन अभिनय एकल अभिनय अभिनेताओं की तुलना में अधिक नियंत्रण की अनुमति देता है।बॉल वाल्व एक 3-टुकड़ा डिज़ाइन है जो पूरी तरह से सफाई की अनुमति देता है। एक सीमा स्विच बॉक्स के साथ सुसज्जित किया जा सकता है। ऑनर्स: डबल अभिनय एकल अभिनय अभिनेताओं की तुलना में अधिक संपीड़ित हवा का उपयोग करता है।इसे हवा की आपूर्ति को नियंत्रित करने के लिए एक संपीड़ित वायु प्रणाली और एक सोलेनोइड वाल्व की आवश्यकता होती है।

 विशेष विवरण

• रैक और डैने की नोक रोटरी रोटरी बारी बारी से वायवीय actuator
• डबल अभिनय या स्प्रिंग रिटर्न संस्करण
• ISO5211, DIN3337 और नामुर वाल्व, सीमा स्विच बॉक्स और पोजिशनर के लिए आसान बढ़ते के लिए इंटरफेस
• इनडोर और आउटडोर आवेदन के लिए उपयुक्त है
• टोक़ का उत्पादन 3Nm से 13,024Nm (DA संस्करण) और 4Nm से 6,584Nm (SR संस्करण)
• निकल मढ़वाया पिनियन के साथ एल्यूमीनियम मिश्र धातु आवास
• यात्रा कोण 90 ° 90 5 ℃ के यात्रा रोक समायोजन के साथ
• -20 ℃ से + 80 ℃ तक तापमान पर 2 बार से 8 बार तक ऑपरेटिंग दबाव

 लाभ

1. कॉम्पैक्ट आकार और हल्के वजन निर्माण

2. विश्वसनीय, लंबे समय तक चलने का प्रदर्शन

3. मानक "लाइन में" या "क्रॉस माउंट" वाल्व से एक्चुएटर कॉन्फ़िगरेशन

4. स्प्रिंग-रिटर्न डिजाइन 50 पीआई के रूप में कम के रूप में वायु आपूर्ति को सम्‍मिलित करता है

5. स्टेनलेस स्टील बाहरी ट्रिम और FKM O- रिंग्स मानक

6. एक्ट्यूएटर शाफ्ट के लिए डायरेक्ट वाल्व स्टेम कपलिंग बैकलैश को कम करता है

7. मैनुअल ओवरराइड मानक

 तकनीकी डेटा
दोहरी भूमिका वायवीय Actuator आदेश सं।

दीन PN16 बॉल वाल्व पैरामीटर (DN15 ~ DN200)

सहायक उपकरण जो इस बॉल वाल्व के साथ उपयोग कर सकते हैं

संकेतक पर / बंद
सभी मानक में नामुर मानक सोलेनोइड वाल्व
वायवीय और इलेक्ट्रिक-वायवीय वाल्व स्थिति
Declutchable मैनुअल ओवरराइड
पैनल बोर्ड पर / बंद संकेत के लिए सीमा स्विच
फ़िल्टर + नियामक दबाव गेज के साथ संयोजन
