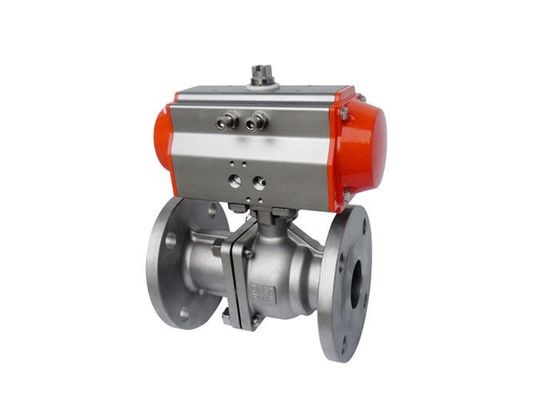

निकला हुआ किनारा CF8 बॉडी 8 "वायवीय सक्रिय बॉल वाल्व

निकला हुआ किनारा CF8 बॉडी 8 "वायवीय सक्रिय बॉल वाल्व

निकला हुआ किनारा CF8 बॉडी 8 "वायवीय सक्रिय बॉल वाल्व
निकला हुआ किनारा CF8 बॉडी 8 "वायवीय सक्रिय बॉल वाल्व

बड़ी छवि :  निकला हुआ किनारा CF8 बॉडी 8 "वायवीय सक्रिय बॉल वाल्व

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OEM
प्रमाणन: CE&ISO
मॉडल संख्या: OEM
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 पीसी
मूल्य: negotiation
पैकेजिंग विवरण: विभिन्न प्लाइवुड संरचना के अनुसार उपयुक्त प्लाइवुड केसेस
प्रसव के समय: 5 ~ 25 कार्य दिवस
भुगतान शर्तें: टी / टी, पेपैल, वेस्टर्न यूनियन, डी / ए, एल / सी, डी / पी, मनीग्राम
आपूर्ति की क्षमता: 500pcs / सोम

निकला हुआ किनारा CF8 बॉडी 8 "वायवीय सक्रिय बॉल वाल्व

वर्णन
शरीर पदार्थ: CF8 सीट सामग्री: PTFE
शक्ति: स्प्रिंग रिटर्न एक्ट्यूएटर संबंध: डबल निकला हुआ किनारा
वाल्व का आकार: 1/2 "~ 8" मध्यम: जल तेल गैस
हाई लाइट:

CF8 बॉडी न्यूमेटिक एक्टीवेटेड बॉल वाल्व

,

फ्लेंज न्यूमेटिक एक्टीवेटेड बॉल वाल्व

,

8 "न्यूमेटिक एक्टीवेटेड बॉल वाल्व

निकला हुआ किनारा औद्योगिक वायवीय सक्रिय गेंद वाल्व एसएस जल नियंत्रण वाल्व WCB रोटरी


विवरण:

एक्टीवेटेड बॉल वाल्व और एक्टीव्ड बटरफ्लाई वॉल्व ऑप्शंस हममें से शुरू होने और प्रवाह को रोकने में मदद करते हैं।जब एक सोलनॉइड के साथ युग्मित होता है, तो वायवीय एक्ट्यूएटर भी छोटे इलेक्ट्रिक उपकरणों को ट्रिगर करने के लिए सिलेंडर या पर्याप्त टोक़ को स्थानांतरित करने के लिए टोक़ का उत्पादन कर सकते हैं।एक विफल-सुरक्षित डिज़ाइन बनाने के लिए, एक स्प्रिंग-रिटर्न एक्टीव्ड वाल्व पर विचार करें जो एक दिशा में वाल्व संचालित करने में मदद करने के लिए हवा का उपयोग करता है और रिवर्स दिशा में संचालित करने के लिए स्प्रिंग्स।





विशेष विवरण

  • रैक और डैने की नोक रोटरी रोटरी बारी बारी से वायवीय actuator
  • डबल अभिनय या स्प्रिंग रिटर्न संस्करण
  • ISO5211, DIN3337 और नामुर वाल्व, सीमा स्विच बॉक्स और पोजिशनर के लिए आसान बढ़ते के लिए इंटरफेस
  • इनडोर और आउटडोर आवेदन के लिए उपयुक्त है
  • टोक़ का उत्पादन 3Nm से 13,024Nm (DA संस्करण) और 4Nm से 6,584Nm (SR संस्करण)
  • निकल मढ़वाया पिनियन के साथ एल्यूमीनियम मिश्र धातु आवास
  • यात्रा कोण 90 ° 90 5 ℃ के यात्रा रोक समायोजन के साथ
  • -20 ℃ से + 80 ℃ तक तापमान पर 2 बार से 8 बार तक ऑपरेटिंग दबाव


लाभ

1. आसान संचालित करने के लिए, खोलने और बंद करने के लिए जल्दी, पूर्ण खुला से पूर्ण बंद के रूप में लंबे समय तक घुमाया 90 °, लंबी दूरी पर नियंत्रण करने के लिए आसान है।


2. रखरखाव सुविधाजनक है, गेंद वाल्व संरचना में सरल है, सील की अंगूठी आम तौर पर सक्रिय है, और यह जुदा और बदलने के लिए सुविधाजनक है।


3. जब पूरी तरह से खुला या पूरी तरह से बंद हो जाता है, तो गेंद की सीलिंग सतह और वाल्व सीट को माध्यम से अलग किया जाता है।जब माध्यम गुजरता है, तो यह वाल्व की सीलिंग सतह के क्षरण का कारण नहीं होगा।


तकनीकी डेटा
डबल एक्टिंग वायवीय एक्ट्यूएटर ऑर्डरिंग नं।

निकला हुआ किनारा CF8 बॉडी 8 "वायवीय सक्रिय बॉल वाल्व 0

दोहरा
अभिनय
मॉडल नं टॉर्क (5.5Bar)
अधिनियम 042 डी 8.4Nm
अधिनियम 050D 18.3Nm
अधिनियम 063D 32.2Nm
अधिनियम 075D 64Nm
अधिनियम 090D 101Nm
एसीटी 100 डी 146Nm
एसीटी 115 डी 236Nm
अधिनियम 125 डी 305Nm
अधिनियम 145 डी 478Nm
एसीटी 160 डी 624Nm
एसीटी 190 डी 1185Nm
अधिनियम 210 डी 1447Nm
अधिनियम 240D 2126Nm
अधिनियम 270 डी 3229Nm
एसीटी 300 डी 4197Nm
एसीटी 350 डी 6283Nm
एसीटी 400 डी 8953Nm



गेंद वाल्व पैरामीटर (DN15 ~ DN200)

निकला हुआ किनारा CF8 बॉडी 8 "वायवीय सक्रिय बॉल वाल्व 1

पी एन (एमपीए) डीएन एल φE φB φC टी एन φh एच
1.6 15 130 95 65 45 14 2 4-14 48
20 140 105 75 55 14 2 4-14 53
25 150 115 85 65 14 2 4-14 64
32 165 135 100 78 16 2 4-18 71
40 180 145 110 85 16 3 4-18 76
50 200 160 125 100 16 3 4-18 85


सहायक उपकरण जो इस बॉल वाल्व के साथ उपयोग कर सकते हैं
संकेतक पर / बंद
सभी मानक में नामुर मानक सोलेनोइड वाल्व
वायवीय और इलेक्ट्रिक-वायवीय वाल्व स्थिति
Declutchable मैनुअल ओवरराइड
पैनल बोर्ड पर / बंद संकेत के लिए सीमा स्विच
फ़िल्टर + नियामक दबाव गेज के साथ संयोजन



 अधिक चयन



मानक एएनएसआई जीबी JIS दीन
दबाव £ 150 / 300LB PN16 / PN25 / PN40 10K / 20K PN16 / PN40
वाल्व मैट्रीरियल 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
गति देनेवाला 1) एकल अभिनय (वसंत वापसी) 2) डबल अभिनय
सामान 1) सीमा स्विच 2) Solenoid वाल्व 3) फ़िल्टर 4) स्थिति
