| MOQ: | 1 पीसी |
| कीमत: | negotiable |
| standard packaging: | प्लाईवुड मामले |
| Delivery period: | 7-30 कार्य दिवस |
| payment method: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| Supply Capacity: | 10000PCS / मुँह |

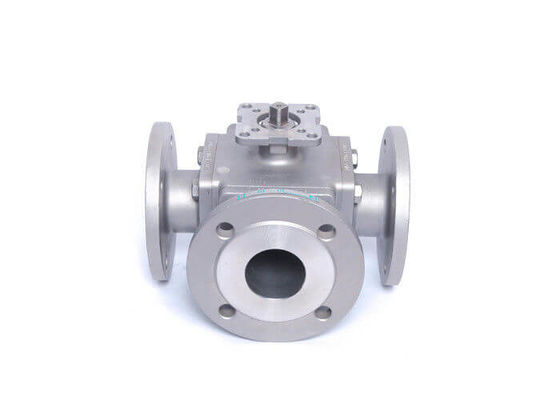

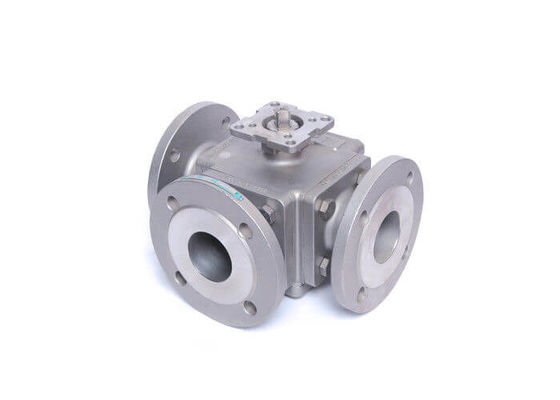

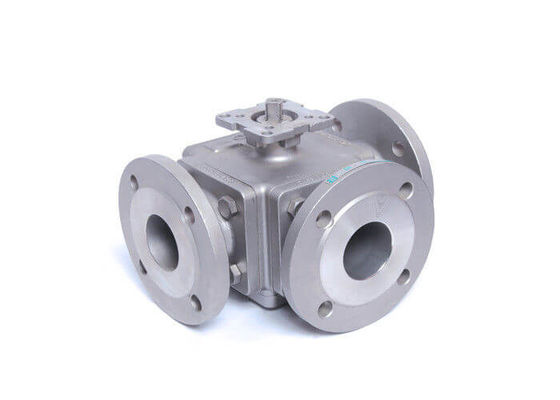

माउंटिंग पैड के साथ छोटा फुल पोर्ट 3 वे फ्लैंग्ड बॉल वाल्व स्क्वायर बॉडी
वेफर बॉल वाल्व API608, ASME B16.34, API6D, DIN 3357 इत्यादि के अनुसार बनाया गया है, जिसका उपयोग प्राकृतिक गैस, शोधन, खाद्य पदार्थ, पेट्रोकेमिकल इत्यादि सहित कई क्षेत्रों में व्यापक रूप से किया गया है। रोयेरॉन रेफर एंड फ्लोटिंग बॉल वाल्व एक टुकड़ा शरीर प्रकार संरचना डिजाइन। यह वाल्व आमतौर पर कम दबाव (150 ~ 300LB) की सेवा में उपयोग किया जाता है और स्थान की सीमा को स्थापित करता है
सुविधाएँ और लाभ
● पूर्ण बंदरगाह या कम बंदरगाह
● आग सुरक्षित डिजाइन और निर्माण
● ब्लो-आउट प्रूफ स्टेम
● कम टोक़ प्रदर्शन
● बॉल-स्टेम के लिए एंटी-स्टैटिक डिवाइस
● वैकल्पिक लॉकिंग डिवाइस
● आईएसओ 5211 शीर्ष निकला हुआ किनारा (आसान स्वचालन के लिए प्रत्यक्ष बढ़ते पैड)
आकार सीमा:
- DN15 ~ DN200
दाब मूल्यांकन:
- PN16 PN25 PN40
तापमान सीमा:
- -20 डिग्री सेल्सियस ~ 185 डिग्री सेल्सियस
मध्यम प्रवाह दिशा की विभिन्न स्विचिंग आवश्यकताओं के लिए तीन-तरफ़ा वाल्व को Q44L प्रकार और Q45T प्रकार में विभाजित किया जा सकता है। "L-PORT" MODEL मध्यम प्रवाह दिशा के स्विचिंग का एहसास कर सकता है, और दो चैनल जो एक दूसरे के लंबवत हो सकते हैं। जुड़ा या बंद किया जा सकता है।"T-PORT" MODEL माध्यम के विभाजन या मिश्रित प्रवाह को महसूस कर सकता है, न केवल मध्यम प्रवाह दिशा के स्विचिंग का एहसास कर सकता है, बल्कि तीन चैनलों को एक दूसरे से जोड़ सकता है, और किसी भी चैनल को बंद कर सकता है और दूसरे को कनेक्ट कर सकता है दो चैनल।वाल्व में कॉम्पैक्ट संरचना, सुंदर उपस्थिति और अच्छे सीलिंग प्रदर्शन की विशेषताएं हैं।
| दबाव | आकार | एल | एल 1 | डी | डी 1 | डी 2 | जेड φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | एफ 7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | एफ 7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | एफ 7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
आवेदन
वाल्व मुख्य रूप से औद्योगिक परिसंचारी पानी की आपूर्ति और जल निकासी, शहरी पानी की आपूर्ति और जल निकासी, उच्च वृद्धि वाली इमारतों और पंप के दबाव वाले पानी के आउटलेट के होटल में उपयोग किया जाता है, जिसका उपयोग पानी को काटने और विनाशकारी पानी हथौड़ा को खत्म करने के लिए किया जाता है, सुरक्षित संचालन की गारंटी देता है। पाइप नेटवर्क का।पर्यावरणीय आवश्यकताओं, कोई कंपन, कोई शोर, सुचारू संचालन का पूरा ध्यान रखने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करें कि होटल, आवासीय शांत और एक बिजली-बचत कार्य हैं।
3 वाल्व बॉल वाल्व की ताकत
1. द्रव प्रतिरोध कम है, और प्रतिरोध गुणांक पाइप की लंबाई के बराबर है।
2. संरचना सरल, आकार में छोटी और वजन में हल्की होती है।
3. यह कॉम्पैक्ट और विश्वसनीय है, और इसमें अच्छे सीलिंग गुण हैं।वैक्यूम सिस्टम में भी इसका व्यापक रूप से उपयोग किया गया है।
4. ऑपरेशन सुविधाजनक है, उद्घाटन और समापन तेजी से होता है, और घुमाव पूर्ण उद्घाटन से पूर्ण समापन तक 90 ° है, जो लंबी दूरी के नियंत्रण के लिए सुविधाजनक है।
5. रखरखाव सुविधाजनक है, गेंद वाल्व में एक सरल संरचना होती है, और सील की अंगूठी आम तौर पर चल होती है, और डिससेप्शन और प्रतिस्थापन अपेक्षाकृत सुविधाजनक होता है।
6. जब पूरी तरह से खुला या पूरी तरह से बंद हो जाता है, तो गेंद और वाल्व सीट की सीलिंग सतह मध्यम से अलग हो जाती है, और माध्यम वाल्व की सीलिंग सतह के क्षरण का कारण नहीं बनता है।
7. छोटे से कुछ मिलीमीटर तक, कुछ मीटर तक, उच्च वैक्यूम से लेकर उच्च दबाव तक, आवेदनों की विस्तृत श्रृंखला लागू की जा सकती है।
|
|
