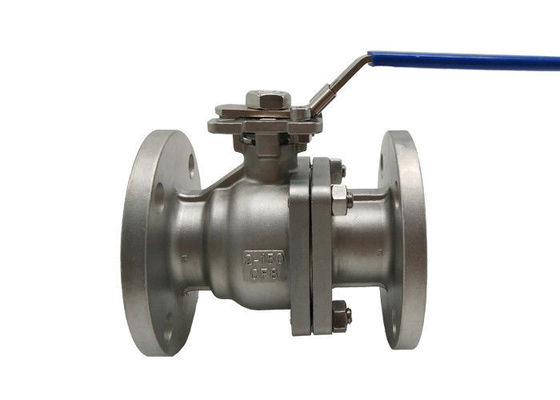

ANSI मानक 150LB CF8 स्टेनलेस स्टील निकला हुआ गेंद वाल्व

ANSI मानक 150LB CF8 स्टेनलेस स्टील निकला हुआ गेंद वाल्व

MOQ: 1 पीसी
कीमत: negotiable
standard packaging: प्लाईवुड मामले
Delivery period: 7-30 कार्य दिवस
payment method: एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
Supply Capacity: 10000PCS / मुँह
Detail Information
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
OEM
प्रमाणन
API ISO Ts CE
मॉडल संख्या
OEM
वाल्व:
CF8
गेंद:
CF8
सीट सामग्री:
PTFE
आकार:
1/2 "~ 8"
मानक:
एएनएसआई
संरचना:
पूरा पोर्ट
प्रमुखता देना:

150LB स्टेनलेस स्टील Flanged बॉल वाल्व

,

CF8 स्टेनलेस स्टील Flanged बॉल वाल्व

,

ANSI मानक Flanged बॉल वाल्व

Product Description

कक्षा 150LB CF8 स्टेनलेस स्टील Flanged बॉल वाल्व 2 इंच संचालन हैंडल द्वारा



विशेष विवरण



स्टेनलेस स्टील 2-टुकड़ा पूर्ण पोर्ट ANSI 150 # flanged बॉल वाल्व सामान्य रासायनिक और औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।ये निवेश कास्ट वाल्व क्वार्टर टर्न लैच-लॉकिंग हैंडल के साथ कम ऑपरेटिंग टॉर्क देते हैं।हैंडलिंग को हटाने से उद्योग के मानक ISO5211 डायरेक्ट माउंटिंग पैड के साथ इलेक्ट्रिक या वायवीय एक्ट्यूएटर्स के आसान बढ़ते की अनुमति मिलती है।यह सटीक शाफ्ट संरेखण को सुनिश्चित करता है और अतिरिक्त ब्रैकेट और कपलिंग की आवश्यकता को समाप्त करता है।ट्रिपल स्टेम सील डिज़ाइन लाइव-लोडेड और सेल्फ-एडजस्टिंग है, जो पहनने, दबाव और तापमान में उतार-चढ़ाव की भरपाई करता है।सभी वाल्वों की एपीआई 598 प्रति परीक्षण किया जाता है।

अप्रतिबंधित प्रवाह के लिए पूर्ण पोर्ट
316 स्टेनलेस स्टील बॉडी, बॉल और स्टेम
प्रूफ स्टेम ब्लो
RTFE बॉल सीट्स साइकल लाइफ और टॉर्क को कम करती हैं
ट्रिपल RTFE / विटॉन स्टेम सील डिज़ाइन, लाइव लोडेड
कुंडी ताला संभाल (Padlockable)
Actuator तैयार ISO5211 डायरेक्ट माउंटिंग पैड
विरोधी स्थैतिक डिजाइन



दबाव आकार φD एल φE φB φC टी एन φh एच एच 1 डब्ल्यू पी
Class150 1/2 " 13 108 89 60.5 35 11.5 1.6 4-16 48 79 135 9 9
3/4 " 19 117 98 70 43 11.5 1.6 4-16 53 84 135 9 9
1 " 25 127 108 79.5 51 12 1.6 4-16 64 95 170 1 1 1 1
1 1/4 " 32 140 117 89 64 13 1.6 4-16 71 103 170 1 1 1 1
1 1/2 " 38 165 127 98.5 73 15 1.6 4-16 76 111 200 14 14
2 " 51 178 152 120.5 92 16 1.6 4-19 85 120 200 14 14
2 1/2 " अधिक विनिर्देशों, हमें स्वतंत्र रूप से संपर्क करें
3 "
4 "
5 "
6 "
8 "


संक्षेप में परिचय



फ्लोटिंग बॉल वाल्व की संरचना तैर रही है।मध्यम दबाव की कार्रवाई के तहत, गेंद एक निश्चित विस्थापन उत्पन्न कर सकती है और आउटलेट अंत की सीलिंग सुनिश्चित करने के लिए आउटलेट के अंत में सीलिंग सतह के खिलाफ दबा सकती है।
फ्लोटिंग बॉल वाल्व में एक सरल संरचना और अच्छा सीलिंग प्रदर्शन होता है, लेकिन कार्य माध्यम के अधीन गेंद का भार सभी को आउटलेट सीलिंग रिंग में प्रेषित किया जाता है, इसलिए यह विचार करना आवश्यक है कि क्या सीलिंग रिंग सामग्री कार्य भार का सामना कर सकती है गोलाकार माध्यम।यह संरचना मध्यम और निम्न दबाव के बॉल वाल्व में व्यापक रूप से उपयोग की जाती है।



बॉल वाल्व की ताकत

1. द्रव प्रतिरोध छोटा है, और पूर्ण-बोर बॉल वाल्व लगभग कोई प्रवाह प्रतिरोध नहीं है।


2. सरल संरचना, छोटे आकार और हल्के वजन।


3. इसके दो सीलिंग चेहरे हैं, और बॉल वाल्व की सीलिंग सतह सामग्री का उपयोग विभिन्न प्लास्टिक में व्यापक रूप से किया जाता है, और इसमें सीलिंग का अच्छा प्रदर्शन होता है और यह सभी सीलिंग को प्राप्त कर सकता है।वैक्यूम सिस्टम में भी इसका व्यापक रूप से उपयोग किया गया है।



मॉडल चयन



2PC फुल पोर्ट फ्लोटिंग बॉल वाल्व

मानक एएनएसआई जीबी JIS दीन
दबाव 300LB PN16 / PN25 / PN40 10K / 20K PN16 / PN40
Matreial 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
नमूना 1) हाई प्लेटफॉर्म मॉडल 2) हैंडल मॉडल



ANSI मानक 150LB CF8 स्टेनलेस स्टील निकला हुआ गेंद वाल्व 0
