| MOQ: | 1 पीसी |
| कीमत: | negotiable |
| standard packaging: | प्लाईवुड मामले |
| Delivery period: | 7-30 कार्य दिवस |
| payment method: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| Supply Capacity: | 10000PCS / मुँह |

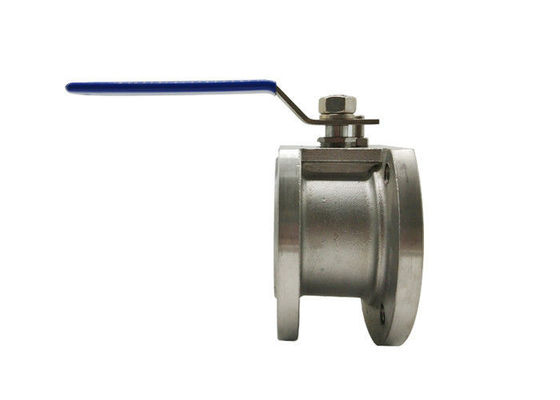

1 pc संभाल वेफर निकला हुआ गेंद वाल्व PTFE पीपीएल सीट इटली बॉल वाल्व सामान्य दबाव
वासर गेंद वाल्व
वेफर बॉल वाल्व आदर्श रूप से उन अनुप्रयोगों के लिए अनुकूल होते हैं जहां अंतरिक्ष एक प्रीमियम प्रदान करता है साथ ही लागत और वजन को कम करते हुए फंसे हुए बॉल वाल्व के सभी लाभ प्रदान करता है।वाल्व बोल्ट की मदद से flanges के बीच स्थापित किया जा सकता है।
हमारे वेफर बॉल वाल्व आम तौर पर एक-टुकड़ा डिजाइन और फ्लोटिंग बॉल प्रकार है, और डीएन 15 से लेकर डीएन 100, # 150 से # 900 दबाव रेटिंग में आकार और जाली निर्माण दोनों में उपलब्ध हैं।
सामान्य विशेषताएं
इटली बॉल वाल्व
लागू मानक:
- डिजाइन और विनिर्माण: जीबी / T12237 / 1989
- कनेक्शन: जेबी / T79
- अग्निरोधक परीक्षण: जीबी / T13927 - 1992
आकार सीमा:
- DN15 ~ DN200
नाममात्र का दाब:
- निर्देश 1.6 ~ 4.0 एमपीए
तापमान सीमा:
- 20 ° C ~ 350 ° C
वेफर टाइप बॉल वाल्व (जिसे "इटली सुपर थिन" टाइप बॉल वाल्व कहा जाता है) का उपयोग पाइपलाइन उपकरणों में PN1.0 ~ 2.5MPa, 29 ~ 180 ℃ के कार्यशील तापमान (सीलिंग रिंग RPTFE) या 29 ~ 180 की स्थिति में किया जाता है। ℃ (सीलिंग रिंग PPL Polyphenylene है), पाइप लाइन में कट या माध्यम को जोड़ने के लिए।लागू माध्यम, जैसे पानी, स्टीमर, तेल, नाइट्रिक एसिड, एसिटिक एसिड, कार्बामाइड या ऑक्सीडिज़ेबिलिटी के माध्यम को अपनाया जा सकता है, जो अंतर वाल्व सामग्री के अधीन है।
| इकाई: मिमी | |||||
| दबाव | आकार | एल | डी | डी 1 | डी 2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
आवेदन
वेफर बॉल वाल्व का व्यापक रूप से पेट्रोलियम, रसायन, धातु विज्ञान, पावर स्टेशन, प्रकाश उद्योग और अन्य क्षेत्रों में तेल, पानी, गैस और लुगदी या रेशेदार तरल पदार्थ को स्वचालित रूप से समायोजित या काटने के लिए उपयोग किया जा सकता है।
शक्ति
1. प्रूफ स्टेम डिजाइन को उड़ा दें
2. पूर्ण बंदरगाह डिजाइन
3. ISO5211 प्रत्यक्ष बढ़ते पैड
4. निकला हुआ किनारा मानक: जीबी
5. विभिन्न सील सामग्री और कार्बन स्टील विकल्प
6. वेफर बॉल वाल्व संरचना सरल, छोटे आकार, हल्के वजन।
मॉडल चयन
वेफर बॉल वाल्व
| मॉडल नं | काम का दबाव / एमपीए |
लागू तापमान / ℃ |
लागू मध्यम |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | ऑक्सीकारक संक्षारक माध्यम | |
| Q71F-25Ti | 2.5 | ऑक्सीकारक संक्षारक माध्यम |
|
|
