उत्पाद विवरण:
|
सामग्री: | TP316L स्टेनलेस स्टील | संबंध प्रकार: | पिरोए हुए एड |
---|---|---|---|
आकार: | 2 | मिश्र धातु: | T304 या T316L |
मानक: | 3 ए ASME बीपीई | अंदाज: | चोटा सा वाल्व |
हाई लाइट: | 2 '' सेनेटरी बटरफ्लाई वाल्व,फुल बोर सेनेटरी बटरफ्लाई वाल्व,ईपीडीएम सीट सेनेटरी बटरफ्लाई वाल्व |

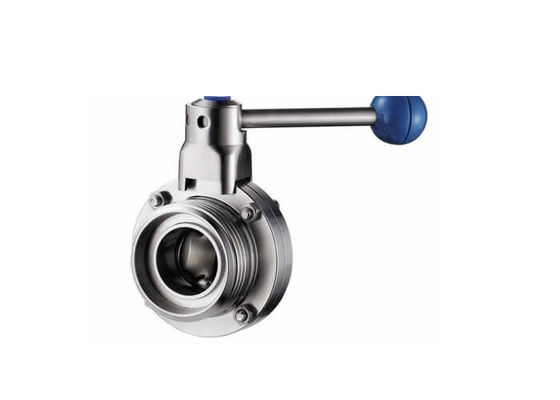

पूर्ण बोर 2 '' सेनेटरी बटरफ्लाई वाल्व विद पुल हैंडल, मैनुअल टाइप
विशेषताएं:
यह थ्रेड / थ्रेड सिरों के साथ एक मैनुअल प्रकार सेनेटरी तितली वाल्व है, जो अलगाव और नियंत्रण के लिए प्रक्रिया पाइपिंग सिस्टम में व्यापक रूप से उपयोग किया जाता है।यह तितली वाल्व मैन्युअल रूप से संचालित होता है।
विशेष विवरण:
उपलब्ध आकार: 1/2 "से 4" (1/2 ", 3/4", 1 ", 1 1/2", 2 ", 2 1/2", 3 ", 4"); डीएन 15 - डीएन 100 () DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100)।
सामग्री: वाल्व बॉडी और डिस्क सामग्री AISI 304 या AISI 316L हो सकती है, 304L और 316 सामग्री अनुरोध पर उपलब्ध हैं।
मैक्स।काम का दबाव: DN25 / 1 "-DN100 / 4" के लिए 145psi (10bar);DN125 / 5 "-DN150 / 6" के लिए 116psi (8bar);DNps / 8 "-DN300 / 12" के लिए 73psi (5bar)।
तापमान रेंज: 14 ~ 248 ° F (-10 ~ 120 ° C) EPDM सीट के साथ, -58 ~ 356 ° F (-50 ~ + 180 ° C) VMQ (सिलिकॉन) सीट के साथ।
ऑपरेशन: 4-स्थिति पुल संभाल के रूप में उत्पाद फोटो दिखाता है
अंत कनेक्शन: धागा / धागा
भूतल उपचार: रा 16 ~ 32µin (0.4 ~ 0.8 )m), रा 32 isin डिफ़ॉल्ट है।
विकल्प:
वाल्व बॉडी और डिस्क सामग्री AISI 304 या AISI 316L हो सकती है, 304L और 316 सामग्री अनुरोध पर उपलब्ध हैं।
सीट और गैसकेट EPDM, VMQ (सिलिकॉन) या विटन (FPM) हो सकता है, जो सभी FDA 21CFR177.2600 का अनुपालन करते हैं।
अंत कनेक्शन बट-वेल्डेड, सैनिटरी ट्राइ-क्लैंप, थ्रेडेड, फ्लैंगेड, आई-लाइन या अन्य अनुरोध पर हो सकता है।
हैंडल: 4-पोजिशन पुल हैंडल;प्लास्टिक कवर या शुद्ध स्टेनलेस स्टील में बहु-स्थिति संभाल।
विवरण:
इस्पात | उत्पाद गीला स्टील भागों | एआईएसआई 304 या 316 एल | सामग्री निरीक्षण रिपोर्ट प्रदान की |
अन्य स्टील भागों | एआईएसआई 304 | ||
सील सामग्री | मानक | EPDM | सभी सील सामग्री FDA 21CFR117.2600 का अनुपालन करती हैं |
विकल्प | VMQ / विटॉन (FPM) | ||
दबाव | काम का दबाव | I145psi (10bar) | |
एयर एक्ट्यूएटर के लिए आपूर्ति का दबाव | 70 ~ 116psi (5 ~ 8bar) | ||
तापमान | वर्किंग टेम्परेचर |
EPDM: 14 ~ 248 ° F (-10 ~ 120 ° C) VMQ (सिलिकॉन): -58 ~ 356 ° F (-50 ~ + 180 ° C) विटन (FPM): -22 ~ 428 ° F (-30 ~ + 220 ° C) |
|
बंध्याकरण तापमान | 150 ° C (302 ° F), मैक्स।बीस मिनट | ||
सतह का उपचार | सतह के उपचार के अंदर | रा 16 ~ 32) इंच (0.4 ~ 0.8µ मी) | |
सतह के उपचार के बाहर | रा ३२ ~ ६४µ इंच (०.µ ~ १.६µ मी) | ||
संबंध | अंतिम कनेक्शन: बट-वेल्डेड, सैनिटरी क्लैंप, पुरुष और महिला थ्रेडेड, फ्लैंगेड, आई-लाइन या अन्य अनुरोध पर। |
रासायनिक संरचनाएं:
तत्वों | 316L (wt%) |
सी / मैक्स। | 0.035 |
एमएन / मैक्स | 2.00 |
पी / मैक्स | 0.045 |
एस / मैक्स | 0.005 - 0.017 |
सी / मैक्स | 1.00 |
नी | 10.00 - 14.00 |
सीआर | 16.00 - 18.00 |
मो | एन / ए |
फे | बाल। |
Cu | एन / ए |
एन | एन / ए |
यांत्रिक विशेषताएं:
ग्रेड | तन्यता ताकत (एमपीए) |
नम्य होने की क्षमता (एमपीए) |
बढ़ाव (%) |
कठोरता (एच आर बी) |
316L |
≥485 |
≥170 |
≥35 |
≤90 |
गुणवत्ता आश्वासन:
1. सामग्री नियंत्रित और मशीनिंग सटीक।
2. आसानी से वेल्डेड
3. जल्दी से फिट
4. उच्च संक्षारण प्रतिरोधी
5. लंबे समय से सेवा जीवन
6. सुरक्षा स्टॉक प्रणाली।
7. अच्छी तरह से पैक
8. तेजी से दिया गया
9. भूतल खत्म: # 180 ग्रिट, # 320 ग्रिट
अनुप्रयोग:
NYHAU के स्टेनलेस स्टील सेनेटरी वाल्व विनिर्माण उद्योगों की एक विस्तृत श्रृंखला पर लागू होते हैं:
1. खाद्य और पेय
2. डेयरी
3. शराब और शराब की भठ्ठी
4. कॉस्मेटिक
5. फार्मेसी
6. जैव प्रौद्योगिकी
