उत्पाद विवरण:
|
सामग्री: | स्टेनलेस स्टील AISI316L | आकार: | 1 '' से 4 '' |
---|---|---|---|
संबंध प्रकार: | त्रि दबाना | मिश्र धातु: | T304 या T316L |
मानक: | 3 ए ASME बीपीई | सतह: | अनुरोध पर रा <0,8 requestm दूसरों के अंदर ठीक हो गया |
हाई लाइट: | T316L ट्राई क्लैंप बटरफ्लाई वाल्व,1 "ट्राई क्लैंप बटरफ्लाई वाल्व,ASME स्टैण्डर्ड ट्राई बटरफ्लाई वाल्व |

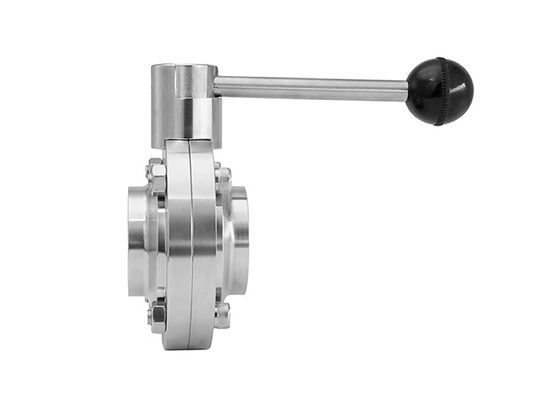

दो टुकड़े 1 "X0.065" उच्च तापमान पाइप प्रणाली के लिए स्वच्छ तितली वाल्व
सामग्री :
1. नायलॉन 6 + एसएस 304 ग्रिपर बार और पायदान प्लेट के साथ ग्लास फाइबर हैंडल को सुदृढ़ करता है।
2. सभी एसएस 304 हैंडल, ग्रिपर बार और पायदान प्लेट।
डिस्क सिर का आकार:
9.4 x 9.4 मिमी, 12 x 8 मिमी या 12 x 12 मिमी उपलब्ध है।
फ़ीचर:
* सटीक और सुंदर डिजाइन।
* आसान संचालन और सुरक्षित ताला।
* अपने लोगो के निशान लगाने के लिए आसान।
स्वच्छता त्रि-क्लैंप फिटिंग सभी 3 ए आवश्यकताओं को पूरा करती है
सैनिटरी ट्राई-क्लैंप फिटिंग स्टॉकिंग अलॉयज: T304 या T316L
स्वच्छता त्रि-क्लैंप फिटिंग आकार: 1⁄2 "- 12" ओडी ट्यूब
सैनिटरी ट्राइ-क्लैंप फिटिंग सैनिटरी फिनिश: 180 ग्रिट पोलिश आईडी / आयुध डिपो
सामग्री |
||||
धातु सामग्री | उत्पाद गीला | 304 (1.4301) या 316L (1.4404) जाली है | ||
अन्य इस्पात भागों | 304 (1.4301) | |||
EN 10204 3.1B प्रमाणपत्र अनुरोध पर उपलब्ध है। | ||||
सील सामग्री | मानक | EPDM | ||
विकल्प | एफपीएम, सिलिकॉन, एनबीआर | |||
सभी सील सामग्री एफडीए 177.2600 का अनुपालन करती हैं। |
विशेष विवरण:
उपलब्ध आकार: 1/2 "से 4" (1/2 ", 3/4", 1 ", 1 1/2", 2 ", 2 1/2", 3 ", 4"); डीएन 15 - डीएन 100 () DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100)।
सामग्री: वाल्व बॉडी और डिस्क सामग्री AISI 304 या AISI 316L हो सकती है, 304L और 316 सामग्री अनुरोध पर उपलब्ध हैं।
मैक्स।काम का दबाव: DN25 / 1 "-DN100 / 4" के लिए 145psi (10bar);DN125 / 5 "-DN150 / 6" के लिए 116psi (8bar);DNps / 8 "-DN300 / 12" के लिए 73psi (5bar)।
तापमान रेंज: 14 ~ 248 ° F (-10 ~ 120 ° C) EPDM सीट के साथ, -58 ~ 356 ° F (-50 ~ + 180 ° C) VMQ (सिलिकॉन) सीट के साथ।
ऑपरेशन: 4-स्थिति पुल संभाल के रूप में उत्पाद फोटो दिखाता है
अंत कनेक्शन: धागा / धागा
भूतल उपचार: रा 16 ~ 32µin (0.4 ~ 0.8 )m), रा 32 isin डिफ़ॉल्ट है।
जाली स्टेनलेस स्टील 316L और 1.4404, EN10204 के लिए सामग्री प्रमाण पत्र उपलब्ध।
अनुकूलित निर्माण उपलब्ध है।
समय में अपनी आवश्यकताओं को पूरा करने के लिए तेजी से वितरण।
सैनिटरी फिटिंग के साथ पैकेज सेवा - समय और लागत की बचत करें।
दुनिया भर में आपूर्ति के लिए अच्छा अनुभव।
आदेश मात्रा और संचालन पर लचीलापन।
पूर्व निर्माण और उपलब्ध कोडांतरण।
रासायनिक संरचनाएं:
तत्वों | 316L (wt%) |
सी / मैक्स। | 0.035 |
एमएन / मैक्स | 2.00 |
पी / मैक्स | 0.045 |
एस / मैक्स | 0.005 - 0.017 |
सी / मैक्स | 1.00 |
नी | 10.00 - 14.00 |
सीआर | 16.00 - 18.00 |
मो | एन / ए |
फे | बाल। |
Cu | एन / ए |
एन | एन / ए |
यांत्रिक विशेषताएं:
ग्रेड | तन्यता ताकत (एमपीए) |
नम्य होने की क्षमता (एमपीए) |
बढ़ाव (%) |
कठोरता (एच आर बी) |
316L |
≥485 |
≥170 |
≥35 |
|
