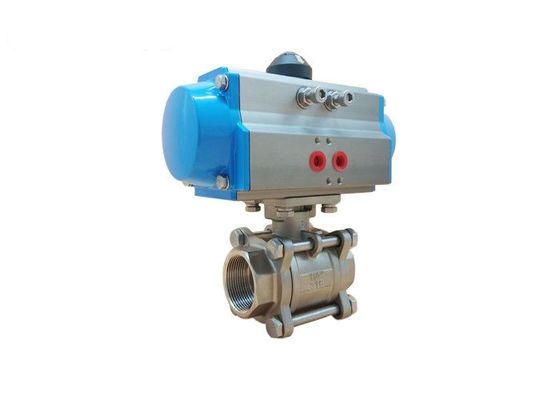

3PC 1000WOG बीएसपीटी वायवीय सक्रिय बॉल वाल्व

3PC 1000WOG बीएसपीटी वायवीय सक्रिय बॉल वाल्व

3PC 1000WOG बीएसपीटी वायवीय सक्रिय बॉल वाल्व
3PC 1000WOG बीएसपीटी वायवीय सक्रिय बॉल वाल्व

बड़ी छवि :  3PC 1000WOG बीएसपीटी वायवीय सक्रिय बॉल वाल्व

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OEM
प्रमाणन: CE&ISO
मॉडल संख्या: OEM
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 पीसी
मूल्य: negotiation
पैकेजिंग विवरण: विभिन्न प्लाइवुड संरचना के अनुसार उपयुक्त प्लाइवुड केसेस
प्रसव के समय: 5 ~ 25 कार्य दिवस
भुगतान शर्तें: टी / टी, पेपैल, वेस्टर्न यूनियन, डी / ए, एल / सी, डी / पी, मनीग्राम
आपूर्ति की क्षमता: 500pcs / सोम

3PC 1000WOG बीएसपीटी वायवीय सक्रिय बॉल वाल्व

वर्णन
शरीर पदार्थ: स्टेनलेस स्टील सीट सामग्री: PTFE
शक्ति: स्प्रिंग रिटर्न एक्ट्यूएटर संबंध: बसपा / BSPT / NPT
संरचना: 3 टुकड़े मध्यम: जल तेल गैस
हाई लाइट:

BSPT वायवीय सक्रिय बॉल वाल्व

,

1000W वायवीय सक्रिय बॉल वाल्व

,

3PC वायवीय सक्रिय बॉल वाल्व

DN15 - DN100 थ्रेड बीएसपीटी वायवीय संचालित बॉल वाल्व स्टेनलेस स्टील CF8M


 विशेष विवरण

एक वायवीय एक्ट्यूएटर में मुख्य रूप से एक पिस्टन या एक डायाफ्राम होता है जो मकसद शक्ति को विकसित करता है।यह सिलेंडर के ऊपरी हिस्से में हवा को रखता है, जिससे हवा का दबाव डायफ्राम या पिस्टन को वाल्व स्टेम को स्थानांतरित करने या वाल्व नियंत्रण तत्व को घुमाने के लिए मजबूर करने की अनुमति देता है।

वाल्वों को संचालित करने के लिए थोड़ा दबाव की आवश्यकता होती है और आमतौर पर इनपुट बल को दोगुना या तिगुना कर देते हैं।पिस्टन का आकार जितना बड़ा होगा, उत्पादन का दबाव उतना ही बड़ा होगा।एक बड़ा पिस्टन होना भी अच्छा हो सकता है अगर हवा की आपूर्ति कम हो, उसी बल को कम इनपुट की अनुमति देता है।ये दबाव पाइप में वस्तुओं को कुचलने के लिए पर्याप्त हैं।100 केपीए इनपुट पर, आप एक छोटी कार (1,000 एलबीएस से ऊपर) को आसानी से उठा सकते हैं, और यह केवल एक बुनियादी, छोटे वायवीय वाल्व है।हालाँकि, तने के लिए आवश्यक परिणामी शक्तियाँ बहुत अधिक होंगी और वाल्व स्टेम के विफल होने का कारण बन सकती हैं।

यह दबाव वाल्व स्टेम को स्थानांतरित किया जाता है, जो या तो वाल्व प्लग (प्लग वाल्व देखें), तितली वाल्व आदि से जुड़ा होता है। इन बलों को पार करने और वाल्व को अनुमति देने के लिए उच्च दबाव या उच्च प्रवाह पाइपलाइनों में बड़ी ताकतों की आवश्यकता होती है। वाल्व को स्थानांतरित करने के लिए भागों को अंदर बहने वाली सामग्री को नियंत्रित करने के लिए।



वाल्व इनपुट "नियंत्रण संकेत है।"यह विभिन्न प्रकार के मापने वाले उपकरणों से आ सकता है, और प्रत्येक अलग दबाव एक वाल्व के लिए एक अलग सेट बिंदु है।एक सामान्य मानक संकेत 20–100 kPa है।उदाहरण के लिए, एक वाल्व एक पोत में दबाव को नियंत्रित कर सकता है जिसमें लगातार बाहर-प्रवाह होता है, और एक विविध प्रवाह (एक्चुएटर और वाल्व द्वारा विविध) होता है।एक दबाव ट्रांसमीटर पोत में दबाव की निगरानी करेगा और 20100 kPa से एक संकेत संचारित करेगा।20 kPa का मतलब है कि कोई दबाव नहीं, 100 kPa का मतलब है पूरी रेंज दबाव (ट्रांसमीटरों के अंश बिंदुओं द्वारा भिन्न हो सकते हैं)।जैसे ही पोत में दबाव बढ़ जाता है, ट्रांसमीटर का आउटपुट बढ़ जाता है, दबाव में यह वृद्धि वाल्व को भेजी जाती है, जिससे वाल्व नीचे की ओर घूमता है, और वाल्व को बंद करना शुरू कर देता है, पोत में प्रवाह कम हो जाता है, जिससे दबाव कम हो जाता है। अतिरिक्त दबाव के रूप में पोत को बाहर प्रवाह के माध्यम से खाली किया जाता है।इसे प्रत्यक्ष अभिनय प्रक्रिया कहा जाता है।


 लाभ

1. स्टेनलेस स्टील की गेंद वाल्व

2. उच्च प्रवाह मान

3. उच्च मध्यम दबाव

4. लंबी सेवा जीवन

5. आईएसओ 5211 पिस्टन वाल्व


 तकनीकी डेटा
एकल अभिनय वायवीय Actuator आदेश सं।

3PC 1000WOG बीएसपीटी वायवीय सक्रिय बॉल वाल्व 0



मॉडल नं टॉर्क (6bar)
खुला हुआ बंद करे
अधिनियम 050S 13.2Nm 6.7Nm
अधिनियम 063S 24.1Nm 11.1Nm
अधिनियम 075S 47.7Nm 22.1Nm
अधिनियम 090S 73.1Nm 36.7Nm
अधिनियम 100S 109Nm 50.7Nm
अधिनियम 115S 176Nm 82Nm
अधिनियम 125S 227Nm 105Nm
अधिनियम 145S 357Nm 165Nm
अधिनियम 160S 456Nm 224Nm
अधिनियम 190 एस 871Nm 379Nm
अधिनियम 210 एस 1000nm 521Nm
अधिनियम 240S 1423Nm 721Nm
अधिनियम 270S 2345Nm 1060nm
एसीटी 300 एस 2956Nm 1460Nm
अधिनियम 350S 4247Nm 2346Nm
एसीटी 400 एस 6559Nm 2624Nm


सहायक उपकरण जो इस बॉल वाल्व के साथ उपयोग कर सकते हैं
संकेतक पर / बंद
सभी मानक में नामुर मानक सोलेनोइड वाल्व
वायवीय और इलेक्ट्रिक-वायवीय वाल्व स्थिति
Declutchable मैनुअल ओवरराइड
पैनल बोर्ड पर / बंद संकेत के लिए सीमा स्विच
फ़िल्टर + नियामक दबाव गेज के साथ संयोजन


अनुप्रयोग

वायवीय बॉल वाल्व का व्यापक रूप से वायवीय सक्रियण प्रणालियों में प्रवाह अलगाव और नियंत्रण के लिए उपयोग किया जाता है क्योंकि ये वायु संचालित वाल्व शरीर की शैलियों और आकारों, सामग्रियों और दबाव रेटिंग की एक श्रृंखला में उपलब्ध हैं और ये पानी, गैसों, भाप, से लेकर अधिकांश अनुप्रयोगों के लिए उपयुक्त हैं। तेल, खाद्य पदार्थों, रसायन, फार्मास्यूटिकल्स और पाउडर।एक एक्टीवेटेड बॉल वाल्व में एक छेद के साथ एक आंतरिक गेंद होती है, जिसके माध्यम से आमतौर पर सील की गई PTFE सीटों के साथ गेंद वाल्व छोरों के खिलाफ इसे संपीड़ित किया जाता है, जिसे एयर एक्ट्यूएटर द्वारा संचालित स्टेम द्वारा क्वार्टर मोड़ के माध्यम से संचालित किया जाता है।वायु संचालित गेंद वाल्व अपेक्षाकृत कम लागत पर एक मजबूत, बीहड़ और विश्वसनीय कार्यशील वाल्व पैकेज प्रदान करते हैं, और तेजी से काम के समय की पेशकश करते हैं, लगातार संचालित किए जा सकते हैं, और जहां उपयुक्त हो, उच्च साइकिल चालन अनुप्रयोगों में आरामदायक होते हैं।


 मॉडल चयन
3PC थ्रेड वायवीय बॉल वाल्व

उत्पाद का नाम 3PC थ्रेड बॉल वाल्व
दबाव 1000WOG
वाल्व मैट्रीरियल CF8 / SS304 CF8M / SS316 WCB
संबंध बसपा / BSPT / NPT
