उत्पाद विवरण:
|
| सामग्री: | स्टेनलेस स्टील | आवेदन: | सामान्य |
|---|---|---|---|
| दबाव: | मध्यम दबाव | शक्ति: | गाइड |
| मीडिया का तापमान: | सामान्य तापमान | उत्पाद का नाम: | गेंद वाल्व वेल्डेड प्रकार |
| संबंध: | वेल्डिंग | पैकिंग: | लचीला ग्रेफाइट |
| वाल्व नलिका: | 2Cr13,304,316 | कुंजी शब्द: | सभी वेल्डेड बॉल वाल्व |
| वर्किंग टेम्परेचर: | ≤250 ℃ | नाममात्र का दाब: | 1.6MPa / 2.5MPa / 4.0MPa |
| हाई लाइट: | OEM जाली स्टील बॉल वाल्व,मध्यम दबाव जाली स्टील बॉल वाल्व |
||

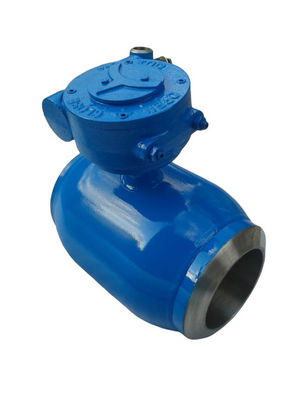

सील जाली स्टील की गेंद वाल्व वेल्डेड प्रकार एंटी जंग पानी / भाप के लिए
श्रृंखला 1/4 "-24" से पूरी तरह से वेल्डेड फ्लंगेड फ्लोटिंग बॉल वाल्व अन्य निकला हुआ किनारा-जुड़े उत्पादों के साथ संगत बनाने के लिए निकला हुआ किनारा कनेक्टिंग विधि का उपयोग करते हैं।वाल्व प्रतिस्थापन की प्रक्रिया बल्कि सुविधाजनक है। ये प्रकार के वाल्व पाइप लाइन शाखाओं, भूमिगत पाइपलाइन, गैस वितरण उपकरण, तरल भंडारण उपकरण, सुरंग निर्माण, आदि के लिए उपयुक्त हैं।
वाल्व खोलना: फ्लैट स्टील हैंडल (मानक कंफ़िगरेशन) / वर्म व्हील (वैकल्पिक कंफ़िगरेशन);मोटर चालित / न्युमेटिक रूप से संचालित / हाइड्रो चालित (ऐच्छिक
मध्यम: पानी, तेल, गैस
मुख्य रूप से शामिल हैं: सभी वेल्डेड गेंद वाल्व, निकला हुआ किनारा अंत में वेल्डेड गेंद वाल्व, पूरी तरह से दफन एक्सटेंशन रॉड के साथ वेल्डेड गेंद वाल्व।सामग्री WCB (A105), 304, 304L, 316, 316L, आदि हैं;
उत्पाद का परिचय
सभी वेल्डेड गेंद वाल्व सामग्री:
1): वाल्व शरीर: कार्बन स्टील ST37.0, A106-B;नंबर 20 स्टील
2): क्षेत्र: स्टेनलेस स्टील 304 या 316
3): स्टेम: 2Cr13
4): स्टेम सील: perfluoro की तरह गोंद
5): क्षेत्र सील: PTFE (PTFE + C)
सभी वेल्डेड बॉल वाल्व की मानक विशेषताएं:
1): पथ: DN15। 600
2): दबाव: पीएन 16 PN 64
3): काम कर रहे तापमान: -29 डिग्री सेल्सियस ~ 200 डिग्री सेल्सियस
4): सभी वेल्डेड बॉल वाल्व मध्यम से एडाप्ट करते हैं: पानी, तेल, प्राकृतिक गैस
5): ऑल-वेल्डेड बॉल वाल्व ऑपरेशन मोड: पानी, तेल, प्राकृतिक गैस
ग्राहक सूचना:
1. यदि ग्राहकों को उत्पादों के लिए विशेष आवश्यकताएं हैं, तो उन्हें ऑर्डर अनुबंध में निम्नलिखित निर्देश प्रदान करने होंगे:
ए।संरचना की लंबाई
ख।संबंध प्रकार;
सी।औसत व्यास
घ।उत्पाद का उपयोग मध्यम और तापमान और दबाव सीमा;
इ।परीक्षण, निरीक्षण मानकों और अन्य आवश्यकताओं।
2. कारखाने ग्राहकों की विशिष्ट आवश्यकताओं के अनुसार विभिन्न ड्राइविंग उपकरणों को कॉन्फ़िगर कर सकते हैं।
3. यदि निर्धारित वाल्व प्रकार और मॉडल ग्राहक द्वारा प्रदान किए जाते हैं, तो ग्राहक को अपने मॉडल के अर्थ और आवश्यकताओं को सही ढंग से समझाना चाहिए, और इस शर्त पर अनुबंध पर हस्ताक्षर करना चाहिए कि आपूर्ति और मांग पक्ष समझ और सहमत हैं।
4. वायदा और ऑर्डर करने वाले ग्राहकों के लिए, कृपया वाल्व मॉडल, विनिर्देशों, मात्रा, डिलीवरी के समय और स्थान के बारे में विस्तार से बताने के लिए पत्र को कॉल करें।और कुल अनुबंध राशि का 30% का अग्रिम भुगतान, आपूर्तिकर्ता उत्पादन के लिए तैयार है।
| वाल्व प्रकार: ट्रिनियन घुड़सवार गेंद वाल्व | |
| कनेक्शन प्रकार: वेल्डिंग | |
| नाममात्र दबाव: 1.6MPa / 2.5MPa / 4.0MPa | |
|
सामग्री: वाल्व शरीर / बोनट: A105,304,316A; वाल्व स्टेम: 2Cr13,304,316; |
|
| उपयुक्त माध्यम: पानी, भाप, गैस, आदि | |
| उपयुक्त अस्थायी: (℃250 ℃) | |
| डिजाइन और निर्माण: जीबी / टी 12237 के अनुरूप | |
| परीक्षण: जीबी / टी 26480 के अनुरूप | |
|
वाल्व लाइफटाइम: उपयोग आवृत्ति के अनुसार निर्दिष्ट और स्थापना स्थान |
|
| लीड समय: अनुकूलित वाल्व आमतौर पर 30 ~ 45 दिन होते हैं;स्टॉक वाल्व आमतौर पर 5 दिनों के भीतर होते हैं। |
सभी-वेल्डेड बॉल वाल्व को एक सहज स्टील ट्यूब के साथ वेल्डेड किया जाता है।संपूर्ण वाल्व बोल्ट-मुक्त है और टकराव और कास्टिंग रेत के छेद को संभालने के कारण कोई बाहरी रिसाव नहीं है।यह हल्का और परिवहन और स्थापित करने में आसान है।क्योंकि सीट को स्प्रिंग्स या तितली स्प्रिंग्स द्वारा लोड करने के लिए डिज़ाइन किया गया है, यह दबाव और तापमान में परिवर्तन के अनुकूल है, और दबाव और तापमान सीमा के दौरान कोई रिसाव नहीं बनाता है।
|
डीएन
|
1.6MPa / 2.5MPa / 4.0MPa
|
|||
|
एल
|
एच
|
ए
|
बी
|
|
|
150
|
457
|
340
|
172
|
154
|
|
200
|
521
|
410
|
223
|
203
|
|
250
|
559
|
470
|
278
|
255
|
|
300
|
635
|
525
|
329
|
305
|
|
400
|
838
|
675
|
413
|
387
|
|
500
|
991
|
900
|
516
|
489
|
|
600
|
1143
|
1075
|
619
|
591
|
|
700
|
1346
|
1200
|
721
|
695
|
|
800
|
1524
|
1350
|
825
|
797
|
|
1000
|
1900
|
1800
|
1020
|
995
|
|
1200
|
2180
|
2100
|
1220
|
1195
|
1. गैस गैस: गैस उत्पादन पाइपलाइनों, मुख्य लाइनों और विभिन्न फीडर लाइनों के लिए आपूर्ति लाइनों।
2. केंद्रीय हीटिंग: बड़े हीटिंग उपकरण उत्पादन पाइपलाइन, मुख्य लाइन, शाखा लाइन।
3. हीट एक्सचेंजर: पाइपलाइन और प्रत्येक सर्किट को खोला और बंद किया जाता है।
4. स्टील प्लांट: विभिन्न द्रव पाइपलाइन, निकास गैस चयन पाइपलाइन, गैस और गर्मी आपूर्ति पाइपलाइन, ईंधन आपूर्ति पाइपलाइन।
5. विभिन्न औद्योगिक उपकरण: विभिन्न गर्मी उपचार पाइप, विभिन्न औद्योगिक गैस और गर्मी पाइप।
