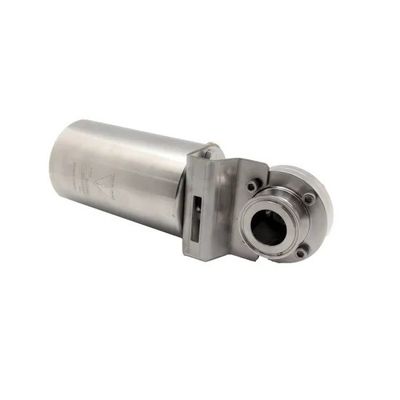

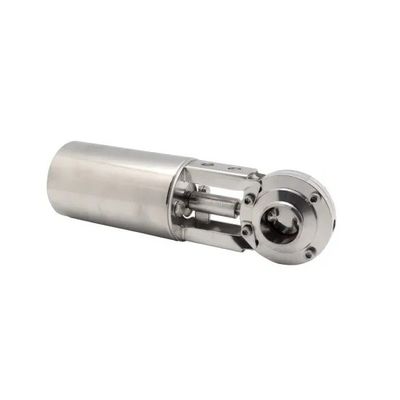

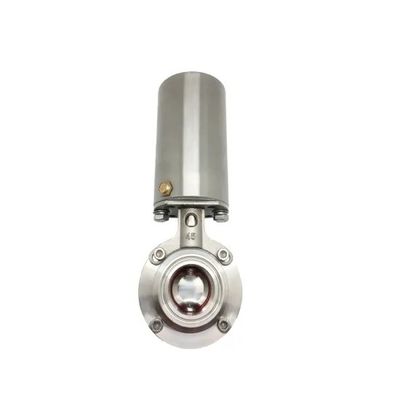

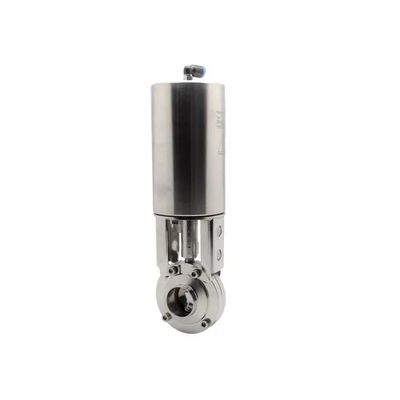

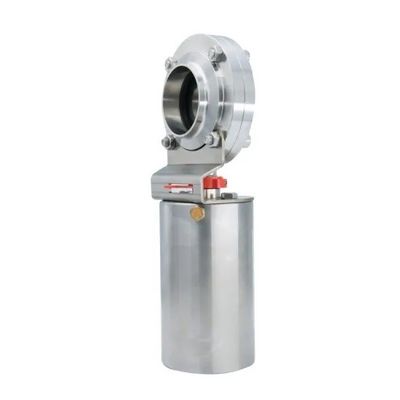

उत्पाद विवरण:
|
| सामग्री: | 316L स्टेनलेस स्टील | प्रकार: | वायवीय संचालित है |
|---|---|---|---|
| संबंध प्रकार: | वेल्ड | व्यास: | 1 "-12" |
| विशेष विवरण: | 3 ए ASME बीपीई | MOQ: | 1 पीसी |
| हाई लाइट: | स्टेनलेस स्टील हाइजीनिक तितली वाल्व,12 '' हाइजेनिक बटरफ्लाई वाल्व,न्यूमेटिक हाइजीनिक बटरफ्लाई वाल्व |
||
डायरेक्ट माउंट, स्टेनलेस स्टील बॉडी एंड डिस्क, PTFE लाइनर, स्टेनलेस स्टील लीवर के लिए आईएसओ 5211 4 ″, 6 ″ और 8 for गियरबॉक्स तक संचालित होता है, 97/23 / CE (PED) डायरेक्ट्री सीई 1115 के साथ शिकायत करता है।
रेटेड PN16, तापमान -10 डिग्री सेल्सियस से 130 डिग्री सेल्सियस।
नोट: गियरबॉक्स ऑपरेशन उपलब्ध, कृपया पूछताछ करें।पीएन 6, पीएन 10, पीएन 16, एएनएसआई 150, टेबल डी और / या टेबल ई फ्लैंगेस फिट करने के लिए।
| मानक | 3 ए, एसएमएस, दीन, आईएसओ, RJT, आईडीएफ | |
| उत्पाद गीला स्टील भागों | AISI304 / AISI316L | सामग्री निरीक्षण रिपोर्ट प्रदान की |
| अन्य स्टील भागों | AISI304 | |
| आकार | 3/4 "~ 6", DN20 ~ DN150,19mm ~ 152.4mm | |
| सील सामग्री | EPDM / VMQ / एफ पी एम | सभी सील सामग्री FDA21CFR117.2600 का अनुपालन करती है |
| काम का दबाव | ≤10bar (145psi) | |
| एयर एक्ट्यूएटर के लिए आपूर्ति का दबाव | 5 ~ 8 (0 ~ 116psi) | |
| वर्किंग टेम्परेचर | EPDM: -14 ~ 248ºF (-10 ~ 120ºC) | |
| VMQ: -58 ~ 356ºF (-50 ~ 180ºC) | ||
| एफ पी एम: 22 ~ 446ºF (-30 ~ 230ºC) | ||
| अन्य सामग्री अनुरोध पर उपलब्ध हैं | ||
| बंध्याकरण तापमान | 302 30F (150ºC, अधिकतम 20 मिनट) | |
| सतह के उपचार के बाहर | Ra16 ~ 32uin (o.4 ~ 0.8um) | |
| सतह के उपचार के अंदर | Ra32 ~ 64uin (o.8 ~ 1.6um) | |
| परिणय समाप्त होता है | बट-वेल्ड, क्लैंप्ड एंड, पुरुष सिरों, निकला हुआ सिरा | |
| वायवीय सिर | आम तौर पर बंद (NC) -एयर को खोलने के लिए, वसंत को बंद करने के लिए | |
| आम तौर पर खुला (NO) -एयर के करीब, खोलने के लिए वसंत | ||
| हवा से हवा (एए) -एयर को खोलना, हवा बंद करना | ||
विकल्प
1. सीट और गैसकेट NBR (Nitrile), VMQ (सिलिकॉन) या Viton (FPM) हो सकता है, जिसका अनुपालन FDA 21CFR177.2600 के साथ किया जाता है।
2. अंत कनेक्शन बट-वेल्डेड, सैनिटरी क्लैंप, थ्रेडेड, फ्लैंग्ड, आई-लाइन या अन्य अनुरोध पर हो सकता है।
3. संभाल: 3-स्थिति पुल संभाल;मल्टी-पोजिशन हैंडल या तो शुद्ध स्टेनलेस स्टील में या प्लास्टिक कवर के साथ।
4.Actuator: वायवीय स्टेनलेस स्टील actuator (ऊर्ध्वाधर प्रकार), वायवीय एल्यूमीनियम actuator (क्षैतिज प्रकार), बिजली actuator है।
5. नियंत्रण: स्थिति सेंसर, सी-टॉप कंट्रोलर, सी-टॉप कंट्रोलर (एएस-आई)
