उत्पाद विवरण:
|
| मानक: | BS5351 | समारोह: | ब्लो डाउन वाल्व |
|---|---|---|---|
| आवेदन: | औद्योगिक उपयोग, जल औद्योगिक उपयोग, घरेलू उपयोग | संरचना: | फ्लोटिंग बॉल वाल्व |
| तन: | 4 ए (2205), 5 ए (2507), सी 5, सी 12 ए, डब्ल्यूसी 6, डब्ल्यूसी 9, इनकॉन्टर 625 | सीट: | 4 ए (2205), 5 ए (2507), सी 5, सी 12 ए, डब्ल्यूसी 6, डब्ल्यूसी 9, इनकॉन्टर 625 |
| हाई लाइट: | DN15 शीतल बैठा हुआ गेंद वाल्व,जालीदार नरम बैठा हुआ वाल्व,4A2205 बॉडी सॉफ्ट सील्ड बॉल वाल्व |
||

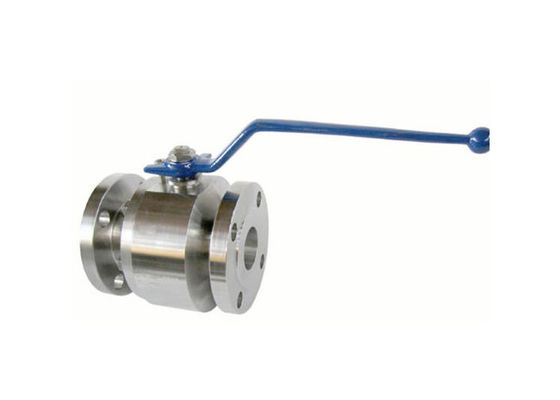

3PC जाली स्टेनलेस स्टील आकार गेंद वाल्व निकला हुआ
स्टेनलेस स्टील की गेंद वाल्व विनिर्देशों और विशेषताएं
हमारे 2 पीस और 3 पीस स्टेनलेस बॉल वाल्व का उपयोग डिस्कवर वाल्व, जोमार वाल्व, निबो वाल्व, डायरेक्ट मटेरियल बॉल वाल्व, डूडा डीजल बॉल वाल्व, अपोलो वाल्व और ग्रिंजर के किसी भी हार्डवेयर स्टोर में पाए जाने वाले के स्थान पर किया जा सकता है।
तकनीकी जानकारी और विनिर्देशों के 2 टुकड़े गेंद वाल्व और एक 3 टुकड़े गेंद वाल्व
वाल्व का आकार पाइप या धागे के आकार के अनुसार होता है जिसे वे अनुरूप करते हैं।तो 2 "थ्रेड्स के साथ एक थ्रेडेड बॉल वाल्व को 2" वाल्व और इतने पर वर्गीकृत किया जाएगा।
एक लंबा वाल्व काम करता है:
एक बॉल वाल्व को एक क्वार्टर टर्न बॉल वाल्व माना जा सकता है जो एक बोर गेंद का उपयोग करता है जो प्रवाह को नियंत्रित करने के लिए एक सीट पर पिवोट करता है।यह खोखली गेंद एक विशेष आकार की पाइप की आईडी से ऊब गई है, इसके माध्यम से सीधे चल रही है।जब इस खोखले बोर को पाइप के साथ लाइन किया जाता है, तो यह खुला होता है और प्रवाह की अनुमति होती है।जब इस खोखले बोर को हैंडल से 90 डिग्री घुमाया जाता है, तो यह बंद हो जाता है और प्रवाह बंद हो जाता है।जब वाल्व हैंडल पाइप के अनुरूप होता है, तो प्रवाह खुला होता है, और जब हैंडल पाइप से 90 डिग्री पर होता है, तो प्रवाह बंद हो जाता है।स्टेनलेस स्टील के वाल्व विश्वसनीय होते हैं क्योंकि उन्हें प्रदर्शन पर कोई प्रभाव नहीं होने के साथ कई बार प्रवाह को बार-बार खोलने और बंद करने का उपयोग किया जा सकता है।इस्तेमाल नहीं किए जाने के व्यापक समय के बाद भी वे सुरक्षित रूप से बंद हो गए।
काम का दबाव (PSI)
1000 पीएसआई पीएन 63 पर रेटेड, ये एसएस बॉल वाल्व लगभग सभी उद्योगों में रोजमर्रा के उपयोग के लिए एकदम सही हैं।वे कैमलॉक फिटिंग और कपलिंग के साथ मिलकर काम करते हैं।
1000 WOG (पानी, तेल, गैस)
WOG का मतलब पानी, तेल और गैस है।ये स्टेनलेस बॉल वाल्व स्टेनलेस स्टील और PTFE के साथ संगत सभी सामग्रियों के लिए उपयुक्त हैं जो एक विस्तृत श्रृंखला को कवर करता है।पानी, तेल, गैस (वायु), शराब, ईंधन, और हल्के एसिड और क्षार के अलावा अन्य।
सील (PTFE)
मुख्य सीट सील टेफ्लॉन (पीटीएफई) है जो एसएस बॉल वाल्व रासायनिक और गर्मी प्रतिरोधी बनाता है।हैंडल के पास सभी 3 सील भी PTEF हैं जिनमें स्टेम पैकिंग सील, स्टेम सील और बॉडी सील शामिल हैं।
पहले से तय है
हमारे स्टेनलेस स्टील थ्रेडेड बॉल वाल्व का निर्माण महिला एनपीटी थ्रेड्स के साथ होता है।सभी एनपीटी थ्रेड्स के रूप में वे एक पाइप से पिरोए जाने पर सील करने के लिए डिज़ाइन किए गए हैं।अन्य छोर अनुरोध पर उपलब्ध हैं, जैसे कि नर एनपीटी थ्रेड्स या स्टेनलेस स्टील के फंसे हुए गेंद वाल्व।
पूरा पोर्ट वाल्व
फुल पोर्ट बॉल वाल्व में, पाइप का व्यास वाल्व की लंबाई के दौरान स्थिर रखा जाता है, जहां बोर की आईडी पाइप की आईडी के बराबर होती है।इसका मतलब यह है कि कोई प्रवाह प्रतिबंध नहीं है जिसके परिणामस्वरूप एक निरंतर प्रवाह दर है।इसके अलावा पूर्ण बोर वाल्व के रूप में जाना जाता है, प्रमुख लाभ cavitation और दबाव ड्रॉप की कमी है।
कास्टिंग
स्टेनलेस स्टील बॉल वाल्व निवेश कास्ट हैं और कास्टिंग को AD2000-WO स्वीकृत किया गया है।बॉल वाल्व के सभी गीले हिस्से स्टेनलेस स्टील 316 हैं। निवेश का परिणाम एक टिकाऊ उत्पाद में होता है, जो बिना उपयोग के वर्षों के बाद भी पुन: भुगतान कर सकता है।
हलवाई की घाटी
सभी वाल्व हैंडल प्लास्टिक कवर के साथ 304 स्टेनलेस स्टील हैं।स्टेम हैंडल में एंटी-ब्लो-आउट डिज़ाइन है।जब हैंडल को वाल्व के साथ संरेखित किया जाता है, तो फ्लो खुला होता है और जब हैंडल लंबवत होता है, तो प्रवाह बंद हो जाता है।
हैंडल लॉकिंग डिवाइस
एक बार बंद होने पर वाल्व हैंडल को सक्षम करने वाले लॉक को SS304 से निर्मित किया जाता है और हर वाल्व के साथ मानक आपूर्ति की जाती है।हैंडल को खोलने से पहले इस लॉकिंग डिवाइस को ऊपर उठाने के लिए देखभाल की जानी चाहिए अन्यथा यह नहीं हटेगा।
APPROVALS और निरीक्षण टीज़
PED97 / 23 / EC (CE0035 अनुमोदित) AP1598;EN12266 निरीक्षण परीक्षण।Treads में निम्नलिखित एरोवल्स ASME B1.20.1 BS21 DIN299 / 259 है;ISO228-1;JIS B0203;ISO7 / 1।
