उत्पाद विवरण:
|
| सामग्री: | एआईएसआई 304 316 एल | आकार: | 1/4 '' - 4 '' |
|---|---|---|---|
| संबंध प्रकार: | ट्राई क्लैंप / वेल्डेड | मिश्र धातु: | T304 या T316L |
| मानक: | 3 ए ASME बीपीई | सीटें: | ईपीडीएम या सिलिकॉन |
| हाई लाइट: | T304 वायवीय संचालित तितली वाल्व,वायवीय Actuator त्रि दबाना तितली वाल्व,1.5 "त्रि दबाना तितली वाल्व |
||

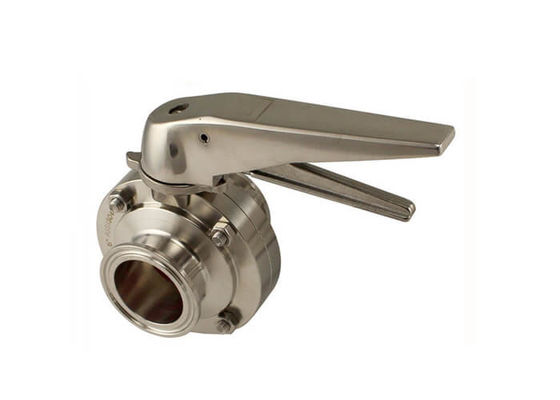

वायवीय एक्ट्यूएटर के साथ एसएस तितली वाल्व, पेट्रोलियम के लिए 1.5 इंच तितली वाल्व
विशिष्ट आवेदन पत्र:
हाइजेनिक बटरफ्लाई वाल्व भोजन, डेयरी, शराब बनाने, दवा और पेय उद्योगों में अलगाव और नियंत्रण के लिए सार्वभौमिक वाल्व हैं।ये बटरफ्लाई वाल्व एसएस एक्ट्यूएटर के साथ आसानी से स्वचालित होने के लिए डिज़ाइन किए गए हैं, जो ईजीमाइंड इलेक्ट्रॉनिक कंट्रोल टॉप के साथ संयुक्त हैं।विशेष अनुरोध पर अन्य पेंटेयर रैक और पिनियन एक्ट्यूएटर्स के साथ अन्य स्वचालन विकल्प भी बनाए जा सकते हैं।
खाद्य और पेय
शराब बनाना, आसवन, और शराब बनाना
दुग्धालय
फार्मास्यूटिकल्स
रासायनिक प्रसंस्करण
जल निस्पंदन
कपड़ा रंगाई और सुखाने
स्वाद और खुशबू
स्याही और पेंट
| नहीं। | भागों का नाम | सामग्री |
| 1 | स्क्रू | स्टेनलेस स्टील 304 |
| 2 | वाम वाल्व | स्टेनलेस स्टील 304,304L, 316,316L |
| 3 | सीट | खाद्य ग्रेड रबर |
| 4 | तितली प्लेट | स्टेनलेस स्टील 304,304L, 316,316L |
| 5 | सही वाल्व | स्टेनलेस स्टील 304,304L, 316,316L |
| 6 | अखरोट | स्टेनलेस स्टील 304 |
| 7 | अखरोट | स्टेनलेस स्टील 304 |
| 8 | चाभी | स्टेनलेस स्टील 304 |
| 9 | स्क्रू | स्टेनलेस स्टील 304 |
| 10 | योक को जोड़ना | स्टेनलेस स्टील 304 |
| 1 1 | स्क्रू | स्टेनलेस स्टील 304 |
| 12 | कनेक्टिंग सेट | स्टेनलेस स्टील 304 |
| 13 | वायवीय उपकरण | वायवीय actuator श्रृंखला पर |
| 14 | स्थान सूचक | प्लास्टिक |
| सामग्री | एआईएसआई 304/304 एल (1.4301 / 1.4307) एआईएसआई 316 एल (1.4404) दूसरों के अनुरोध पर |
| आकार | DN10 - DN200 1 "- 4" |
| सील | सिलिकॉन / ईपीडीएम / एफकेएम / एचएनबीआर |
| सतह | ठीक रा <0,8 insidem तक अंदर चला गया दूसरों के अनुरोध पर |
| आपरेटिंग दबाव | DN10 - DN150 अधिकतम।10 बार / 145 पीएसआई DN200 अधिकतम।6 बार / 87 साई |
गुणवत्ता आश्वासन:
1. सामग्री नियंत्रित और मशीनिंग सटीक।
2. आसानी से वेल्डेड
3. जल्दी से फिट
4. उच्च संक्षारण प्रतिरोधी
5. लंबे समय से सेवा जीवन
6. सुरक्षा स्टॉक प्रणाली।
7. अच्छी तरह से पैक
8. तेजी से दिया गया
9. भूतल खत्म: # 180 ग्रिट, # 320 ग्रिट
रासायनिक संरचनाएं:
| तत्वों | 316L (wt%) |
| सी / मैक्स। | 0.035 |
| एमएन / मैक्स | 2.00 |
| पी / मैक्स | 0.045 |
| एस / मैक्स | 0.005 - 0.017 |
| सी / मैक्स | 1.00 |
| नी | 10.00 - 14.00 |
| सीआर | 16.00 - 18.00 |
| मो | एन / ए |
| फे | बाल। |
| Cu | एन / ए |
| एन | एन / ए |
यांत्रिक विशेषताएं:
| ग्रेड | तन्यता ताकत (एमपीए) |
नम्य होने की क्षमता (एमपीए) |
बढ़ाव (%) |
कठोरता (एच आर बी) |
316L |
≥485 |
≥170 |
≥35 |
|
