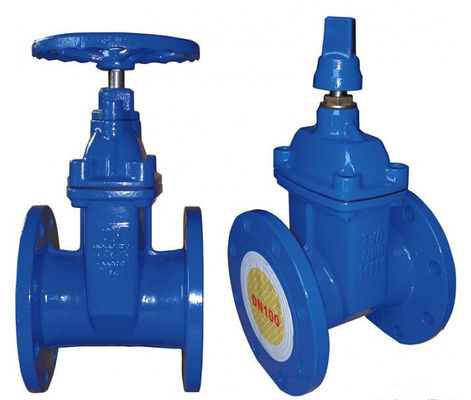

समुद्री जल के लिए PN10 DN40 लचीला बैठा गेट वाल्व

पीने के पानी, समुद्र के पानी के लिए एपॉक्सी पाउडर कोटिंग रेज़लिएंट सीटेड गेट वाल्व



A. स्टेम सील

तीन स्वतंत्र स्टेम जवानों की पेशकश ट्रिपल सुरक्षा:

• एक NBR वाइपर रिंग बाहर से गंदगी से बचाता है।

• 4 एनबीआर ओ-रिंग्स के साथ एक पॉलिमर धातु गैल्वेनिक जंग से बचाता है।

• EPDM रबर मैनचेट सील प्रवाह के लिए मुख्य हाइड्रोलिक सील के रूप में कार्य करता है।

बी बॉडी / बोनट कनेक्शन

वाल्व बॉडी और बोनट की अनूठी असेंबली एक टिकाऊ कसाव सुनिश्चित करती है:

• एक राउंड रबर बोनट गैसकेट वाल्व बोनट में एक अवकाश में फिट बैठता है जो इसे रोकता है

दबाव बढ़ने से बाहर उड़ा दिया।

• स्टेनलेस स्टील बोनट बोल्ट वाल्व बोनट में उलटे, उलटे हुए होते हैं

बोनट गैसकेट द्वारा और गर्म पिघल के साथ सील।इस प्रकार जंग का कोई खतरा नहीं है

जैसे कि माध्यम या मिट्टी के संपर्क में बोल्ट नहीं आते हैं।



सी। अखरोट

निश्चित, अभिन्न वेज नट इस प्रकार जंगम वाल्व भागों की संख्या को कम कर देता है

जंग और खराबी के जोखिम को कम करना।वेज नट से बना है
इष्टतम अनुकूलता प्रदान करने वाली चिकनाई क्षमताओं के साथ डीजिनीकरण प्रतिरोधी पीतल

स्टेनलेस स्टील के तने के साथ।

डी। वल्केनाइज्ड वेज

नमनीय लौह कोर पूरी तरह से पीने के पानी के साथ अनुमोदित ईपीडीएम रबर के साथ वल्कनाइज्ड है

आंतरिक और बाह्य रूप से।



लोहे के किसी भी हिस्से को मध्यम और उत्कृष्ट रबर वल्केनाइजेशन के संपर्क में नहीं लाया जाता है

रबर के नीचे रेंगने वाले क्षरण को रोकता है।



पच्चर में और वाल्व शरीर पर गाइड की परवाह किए बिना एक समान बंद सुनिश्चित करते हैं

अधिक दबाव।



सुरक्षित संचालन सुनिश्चित किया जाता है, क्योंकि गाइड स्टेम के अधिभार को रोकते हैं।



वेज में बोर के माध्यम से एक बड़ी है और चूंकि कोर में कोई खोखलापन नहीं है, स्थिर है

पानी या अशुद्धियाँ एकत्र नहीं हो सकती हैं और प्रदूषण का कारण बन सकती हैं



डिज़ाइन विशेषताएँ:


स्पिंडल के गैसकेट ओ-रिंग - "ड्राय थ्रैड" - दबाव में बदली जाने योग्य।

लुढ़का धागा और असर के साथ स्टेनलेस स्टील धुरी।

बदली धुरी अखरोट के साथ कुल sufrace रबरयुक्त कील।

पूर्ण बोर के साथ गेट वाल्व।

सभी भागों को जंग के खिलाफ संरक्षित किया जाता है।





रेजीडिएंट ने गेट वाल्व को EN 1074-1 और 2 / EN 1171 पर बैठाया, WRAS ने EPDM को मंजूरी दी
रबर भागों।

GJS-500-7 का बॉडी और बोनट (GGG-50)।तय वेज नट के साथ नमनीय लोहे की कील,

पूरी तरह से EPDM रबर के साथ vulcanized।स्टेनलेस स्टील मिनट का तना।रोल किए गए धागे के साथ 13% सीआर
और वेज स्टॉप रिंग।



एक नायलॉन असर, एक EPDM रबर manchette, और एक NBR में 4 ओ-रिंग के साथ स्टेम सील

वाइपर रिंग।एक नाली में EPDM बोनट गैसकेट, काउंटरसेक बोनट बोल्ट द्वारा घेर लिया गया

बोनट गैसकेट और गर्म पिघल के साथ सील।ईपीडीएम के "यूरो" सीलिंग रिंग के साथ लगाए गए सॉकेट

रबर।

डीआईएन 30677-2 और जीएसके दिशानिर्देशों के लिए एपॉक्सी कोटिंग - आंतरिक और बाह्य रूप से।








वाल्व गेट या क्लोजर सदस्य आमतौर पर कच्चा लोहा सामग्री से बने एक पच्चर के रूप में होता है

ताकि उच्च दबाव और उच्च प्रवाह अनुप्रयोगों के लिए उपयुक्त होने के लिए पर्याप्त रूप से बीहड़ हो।



एक लचीला सीट गेट वाल्व में, वाल्व कील की बाहरी सतह को इलास्टोमेरिक के साथ लेपित किया जाता है

सामग्री इतनी के रूप में एक बुलबुला तंग मुहर भी उन्नत ऑपरेटिंग दबाव प्रदान करते हैं।



वाल्व कील को एक थ्रेडेड स्टेम को मोड़कर संचालित किया जाता है ताकि वाल्व को अग्रिम या पीछे हटा सके

वाल्व आवास के जलमार्ग के भीतर कील।



वाल्व बंद होने पर, किनारे पर लचीला सामग्री आंतरिक के साथ एक बुलबुला-तंग सील बनाती है

वाल्व शरीर की सतह।वाल्व ऑपरेटिंग सिस्टम में गंदगी या अन्य संदूषण हो सकता है

पच्चर या अन्य खराबी की अपूर्ण सील।



वर्तमान आविष्कार का एक अन्य उद्देश्य एक लचीला सीट गेट वाल्व होना है

बेहतर पच्चर संचालक प्रणाली जो वाल्व के लिए किए गए उत्पाद के भीतर निर्माण के दौरान या निर्माण के दौरान या तो शुरू की गई संदूषण के घातक प्रभावों को आसानी से समाप्त कर देती है।



वर्तमान आविष्कार के ये और अन्य वस्तुएं जो वस्तुओं के अध्ययन से स्पष्ट हो जाएंगे

एक वाल्व व्यवस्था में संलग्न विवरण और चित्र दिए गए हैं, जिसमें एक वाल्व शामिल है

आवास जो एक जल मार्ग और वाल्व मार्ग के भीतर एक वाल्व सीट को परिभाषित करता है।



आवास मार्ग के भीतर एक वाल्व वेज ऑपरेशन की एक दिशा के साथ चलता है

वाल्व के माध्यम से पानी के प्रवाह को अवरुद्ध करने के लिए वाल्व सीट के संपर्क में एक बंद स्थिति के बीच

मार्ग और वाल्व मार्ग के माध्यम से पानी के प्रवाह की अनुमति एक खुली स्थिति।



कील के दोनों ओर वाल्व हाउसिंग के भीतर अलग-अलग पटरियों की एक जोड़ी का निपटान किया जाता है

और ऑपरेशन की दिशा के साथ विस्तार करें।वाल्व पच्चर पर किए गए विरोधी पंखों की एक जोड़ी,

प्रत्येक ट्रैक में यात्रा करें।वाल्व वेज से जुड़ा एक वाल्व स्टेम वाल्व ओपन और वाल्व बंद पदों के बीच विपरीत दिशाओं में वाल्व कील को स्थानांतरित करता है।



रोलर्स को पटरियों के साथ रोलिंग के लिए पंखों पर ले जाया जाता है और स्क्रेपर ब्लेड होते हैं

पटरियों से संदूषण परिमार्जन करने के लिए रोलर्स से सटे पंखों पर।



लाइनर के साथ या उसके बिना भी ट्रैक दिए जा सकते हैं।यदि एक विंग को रोलर्स के बिना प्रदान किया जाता है

उदाहरण के लिए, एक लाइट लोडिंग एप्लिकेशन, बिना लाइनर के ट्रैक को अधिमानतः प्रदान किया जाता है।



एक हल्के लोडिंग की स्थिति उत्पन्न हो सकती है, उदाहरण के लिए, क्षैतिज रूप से उन्मुख के ऊपरी छोर पर

वाल्व की व्यवस्था।हालांकि, भारी लोडिंग परिस्थितियों के तहत, उदाहरण के लिए, तल पर

क्षैतिज रूप से संचालित वाल्व व्यवस्था का अंत, यह पसंद किया जाता है कि पंख प्रदान किए जाएं

लोड असर रोलर्स के साथ।



इस उदाहरण में, यह भी पसंद किया जाता है कि ट्रैक को आमतौर पर यू-आकार के लाइनर के साथ प्रदान किया जाए

क्रॉस-सेक्शन और स्टेनलेस स्टील जैसे बीहड़ सामग्री से बना है।


विशेष विवरण:



नहीं	भाग का नाम	सामग्री
1	तन	नमनीय कच्चा लोहा
2	कील	नमनीय कच्चा लोहा + ईपीडीएम
3	तना अखरोट	ZCuAl10Fe3 गनमेटल
4	गैसकेट	EPDM
5	ढक्कन	नमनीय कच्चा लोहा
6	ग्रंथि गैसकेट	ZCuAl10Fe3 गनमेटल
7	स्टेम	2Cr13 SSx 20Cr13
8	ग्रंथि	नमनीय कच्चा लोहा
9	रबर वाइपर	EPDM / NBR
10	हाथ का पहिया	नमनीय कच्चा लोहा




विशेषताएं



Asting शॉट-ब्लास्टिंग

सुरक्षात्मक सतह शॉट-ब्लास्टिंग द्वारा समाप्त हो गई और सतह चिकनी और साफ-सुथरी है।



⊙ सपाट सीट

बैठने की निरंतरता के बिना चिकना बोर तरीका, अशुद्धता को ढेर करना आसान नहीं है।

तरल को सीधा करना।



⊙ रबर के साथ इलाज

आंतरिक और बाहरी दोनों को रबर वल्कनीकरण के उन्नत ज्ञान के साथ लेपित किया जाता है

रबर की लोच सुनिश्चित करें, और सटीक ज्यामिति आयाम सुनिश्चित करें।रबर और नमनीय

लोहे के वाल्व का हाथ मुश्किल से एक साथ।लंबे समय तक उपयोग के कारण यह गिरावट से बच सकता है।



Corrosion विरोधी जंग

आंतरिक और बाहरी दोनों गैर-विषाक्त पाउडर एपॉक्सी राल के साथ लेपित होते हैं जो कि संक्षारण प्रतिरोध की क्षमता को मजबूत करते हैं और गुणवत्ता बढ़ाते हैं

पानी की आपूर्ति।



⊙ असभ्यता

पुराने डक्टाइल आयरन वाल्व को नोजो से प्रभावित होने के बाद आसानी से टूटना आसान है।यह रुक सकता है

टूटना नमनीय लोहे की अच्छी यांत्रिकी क्षमता पर निर्भर करता है।



⊙ तीन "⊙" सील की अंगूठी

तीन "ओ" - रिंग्स के साथ, रिसाव को बहुत कम किया जा सकता है और "ओ" - रिंग हो सकता है

दबाव के साथ और पानी को रोकने के बिना इस स्थिति के तहत प्रतिस्थापित।जोर की धुरी

घर्षण प्रतिरोध को कम करता है और परिचालन टोक़ को कम करता है।और यह स्विच सील हो सकता है

बिना खुलने और बंद हुए रिंग।



Round कठोर गोल शरीर

शरीर को सूक्ष्म रूप से स्थापित किया जाता है, कठोर ज्यामिति का आकार बिना वाल्व के आंतरिक सील को सुनिश्चित करता है

कोई भी प्रक्रिया।



⊙ हल्के वजन

यह शरीर नमनीय लोहे से बना है, यह 20% -30% हल्का है।आसानी से फिक्सिंग और

सर्विसिंग।



अनुप्रयोग :इस वाल्व को व्यापक रूप से तरल पाइप में इस तरह के फिक्सिंग को खोलने या बंद करने के लिए लागू किया जाता है

पानी, सीवेज निपटान, विद्युत शक्ति, ऊर्जावान पाइप, रसायन, शिपिंग, ऊर्जा स्रोत आदि।



लागू मानक

⊙ अमेरिकन स्टैंडर्ड
ANSI / AWWA C509 के लिए डिज़ाइन
ASME B16.10-2000 (ISO 3 श्रृंखला) के लिए आमने-सामने का आयाम
निकला हुआ किनारा और ड्रिलिंग करने के लिए SME / ANSI B16.42-1998

⊙ ब्रिटिश मानक
BS5163, BS5150 को डिजाइन
BS5163 (ISO 3series, ISO19 श्रृंखला) का सामना करने के लिए आयाम
निकला हुआ किनारा और ड्रिलिंग BS4504 part1 (EN1092) के लिए

⊙ जर्मनी मानक
DIN3352 के लिए डिजाइन
DIN3202 (F4: ISO 14 श्रृंखला; F5: ISO 15 श्रृंखला) का सामना करने के लिए आयाम
निकला हुआ किनारा और ड्रिलिंग BS EN1092 के लिए

अनुप्रयोग:इस तरह के पानी में फिक्सिंग को खोलने या बंद करने के लिए तरल वाल्वों में यह वाल्व व्यापक रूप से लगाया जाता है,

सीवेज निपटान, विद्युत शक्ति, ऊर्जावान पाइप, रसायन, शिपिंग, ऊर्जा स्रोत आदि।
