उत्पाद विवरण:
|
शरीर पदार्थ: | CF8, CF8M, WCB, CF3, CF3M | गेंद सामग्री: | CF8, CF8M |
---|---|---|---|
सीट सामग्री: | PTFE | पोर्ट मॉडल: | टी पोर्ट |
मानक: | जीबी | ||
हाई लाइट: | थ्री वे फ्लेंज एंड बॉल वाल्व,टी पोर्ट फ्लांगे एंड बॉल वाल्व,सीएफ 8 एम निकला हुआ किनारा बॉल वाल्व |

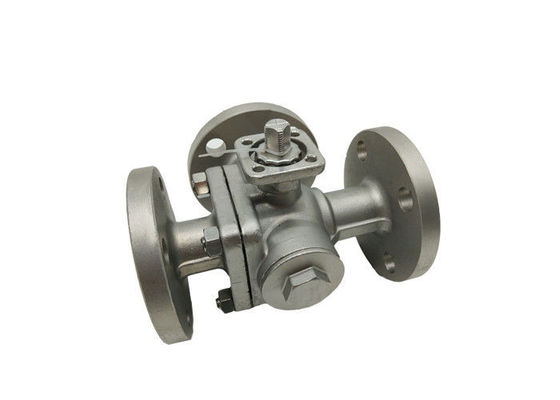

Q45F 16P T - पोर्ट 3 रास्ता निकला हुआ किनारा CF8M बॉल वाल्व फ्लोटिंग हाई प्लेटफॉर्म कंट्रोल वाल्व
विवरण
एक टुकड़ा स्टेम / बॉल ट्रूनियन सपोर्ट डिज़ाइन गेंद के सटीक संचालन और स्थिति के लिए प्रदान करता है।अधिक सटीक मल्टी-पीस स्टेम बॉल डिज़ाइन में यह सटीक बॉल पोजिशनिंग अक्सर संभव नहीं है।यह सभी पक्षों को रिसाव के बिना इनलेट या ब्लॉक पोर्ट के रूप में उपयोग करने की अनुमति देता है।
विशेषताएं और लाभ
एक टुकड़ा स्टेम और गेंद ट्रूनियन समर्थन डिजाइन
अप्रतिबंधित प्रवाह के लिए पूर्ण पोर्ट
तीन सीट डिजाइन उचित गेंद की स्थिति को बनाए रखता है
एक्ट्यूएटर बढ़ते पैड
एंटी-स्टैटिक ग्राउंडिंग डिवाइस
स्थिति सुरक्षा लॉकआउट के लिए खुला और बंद लॉकिंग डिवाइस
कई अन्य प्रवाह योजनाओं को पूरा करने के लिए T & L पोर्ट के लिए फ्लो प्लान को फिर से व्यवस्थित किया जा सकता है
शरीर गुहा भराव आकार 3/4 "से 4" के लिए उपलब्ध
तीन तरह से बॉल वाल्व टी और एल संस्करणों में उपलब्ध है।टी-प्रकार तीन ऑर्थोगोनल पाइप को एक दूसरे के साथ संवाद करने और विभाजन और विलय के रूप में कार्य करने के लिए तीसरे चैनल को काट देता है।एल थ्री-वे बॉल वाल्व प्रकार केवल दो पाइपों को जोड़ सकता है जो एक दूसरे से ऑर्थोगोनल हैं, और तीसरे पाइप को एक ही समय में एक दूसरे से कनेक्ट नहीं रख सकते हैं, केवल वितरित करने के लिए।
दबाव | आकार | एल | एल 1 | डी | डी 1 | डी 2 | जेड φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | एफ 7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | एफ 7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | एफ 7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
आवेदन
वाल्व मुख्य रूप से औद्योगिक परिसंचारी पानी की आपूर्ति और जल निकासी, शहरी पानी की आपूर्ति और जल निकासी, उच्च वृद्धि वाली इमारतों और पंप के दबाव वाले पानी के आउटलेट के होटल में उपयोग किया जाता है, जिसका उपयोग पानी को काटने और विनाशकारी पानी हथौड़ा को खत्म करने के लिए किया जाता है, सुरक्षित संचालन की गारंटी देता है। पाइप नेटवर्क का।पर्यावरणीय आवश्यकताओं, कोई कंपन, कोई शोर, सुचारू संचालन का पूरा ध्यान रखने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करें कि होटल, आवासीय शांत और एक बिजली-बचत कार्य हैं।
फ्लोटिंग बॉल वाल्व का लाभ
1. द्रव प्रतिरोध कम है, और प्रतिरोध गुणांक पाइप की लंबाई के बराबर है।
2. संरचना सरल, आकार में छोटी और वजन में हल्की होती है।
3. यह कॉम्पैक्ट और विश्वसनीय है, और इसमें अच्छे सीलिंग गुण हैं।वैक्यूम सिस्टम में भी इसका व्यापक रूप से उपयोग किया गया है।
4. ऑपरेशन सुविधाजनक है, उद्घाटन और समापन तेजी से होता है, और घुमाव पूर्ण उद्घाटन से पूर्ण समापन तक 90 ° है, जो लंबी दूरी के नियंत्रण के लिए सुविधाजनक है।
5. रखरखाव सुविधाजनक है, गेंद वाल्व में एक सरल संरचना होती है, और सील की अंगूठी आम तौर पर चल होती है, और डिससेप्शन और प्रतिस्थापन अपेक्षाकृत सुविधाजनक होता है।
6. जब पूरी तरह से खुला या पूरी तरह से बंद हो जाता है, तो गेंद और वाल्व सीट की सीलिंग सतह मध्यम से अलग हो जाती है, और माध्यम वाल्व की सीलिंग सतह के क्षरण का कारण नहीं बनता है।
7. छोटे से कुछ मिलीमीटर तक, कुछ मीटर तक, उच्च वैक्यूम से लेकर उच्च दबाव तक, आवेदनों की विस्तृत श्रृंखला लागू की जा सकती है।
