उत्पाद विवरण:
|
| शरीर पदार्थ: | CF8 | सीट सामग्री: | PTFE |
|---|---|---|---|
| शक्ति: | स्प्रिंग रिटर्न एक्ट्यूएटर | संबंध: | डबल निकला हुआ किनारा |
| वाल्व का आकार: | 1/2 "~ 8" | मध्यम: | जल तेल गैस |
| हाई लाइट: | 150LB वायवीय Actuator वाल्व,CF8 वायवीय गेंद वाल्व,150LB वायवीय सक्रिय गेंद वाल्व |
||

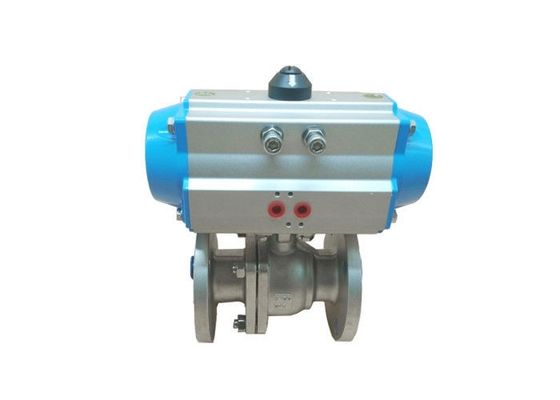

डबल अभिनय निकला हुआ किनारा वायवीय सक्रिय बॉल वाल्व नियंत्रण वाल्व 150LB
वायवीय सक्रिय उच्च तापमान निकला हुआ किनारा गेंद वाल्व
एक उच्च तापमान वायवीय रूप से प्रवाहित PN16 या ANSI 150 बॉल वाल्व अधिक कठिन अनुप्रयोगों के लिए उपयुक्त है।पूर्ण बोर, 3 पीस वाल्व विभिन्न अंत कनेक्शन के लिए विकल्पों के साथ स्टेनलेस स्टील में आता है, कार्बन भरा प्रबलित PTFE सीट और सील।
वाल्व को ताप विघटनकारी विस्तार (TSM) के माध्यम से एक शक्तिशाली वायवीय स्प्रिंग रिटर्न या डबल एक्टिंग एक्ट्यूएटर में फिट किया जाता है।
कॉन्फ़िगर करने योग्य विकल्पों में सीमा स्विच, सोलनॉइड वाल्व और पोजिशनर्स शामिल हैं।
इसके अलावा, हमारे वायवीय क्वार्टर टर्न रैक और पिनियन एक्ट्यूएटर का निर्माण 30% सुरक्षा कारक के साथ किया जाता है, जिसमें 5.5 बार के पायलट दबाव की आवश्यकता होती है और पायलट सोलनॉइड वाल्व और स्विचबॉक्स दोनों के लिए नामुर इंटरफेस से लाभ होता है।
लाभ
1. कॉम्पैक्ट आकार और हल्के वजन निर्माण
2. विश्वसनीय, लंबे समय तक चलने का प्रदर्शन
3. मानक "लाइन में" या "क्रॉस माउंट" वाल्व से एक्चुएटर कॉन्फ़िगरेशन
4. स्प्रिंग-रिटर्न डिजाइन 50 पीआई के रूप में कम के रूप में वायु आपूर्ति को सम्मिलित करता है
5. स्टेनलेस स्टील बाहरी ट्रिम और FKM O- रिंग्स मानक
6. एक्ट्यूएटर शाफ्ट के लिए डायरेक्ट वाल्व स्टेम कपलिंग बैकलैश को कम करता है
7. मैनुअल ओवरराइड मानक
विशेष विवरण
तकनीकी डेटा
दोहरी भूमिका वायवीय Actuator आदेश सं।
| दोहरा अभिनय |
मॉडल नं | टॉर्क (5.5Bar) |
| अधिनियम 042 डी | 8.4Nm | |
| अधिनियम 050D | 18.3Nm | |
| अधिनियम 063D | 32.2Nm | |
| अधिनियम 075D | 64Nm | |
| अधिनियम 090D | 101Nm | |
| एसीटी 100 डी | 146Nm | |
| एसीटी 115 डी | 236Nm | |
| अधिनियम 125 डी | 305Nm | |
| अधिनियम 145 डी | 478Nm | |
| एसीटी 160 डी | 624Nm | |
| एसीटी 190 डी | 1185Nm | |
| अधिनियम 210 डी | 1447Nm | |
| अधिनियम 240D | 2126Nm | |
| अधिनियम 270 डी | 3229Nm | |
| एसीटी 300 डी | 4197Nm | |
| एसीटी 350 डी | 6283Nm | |
| एसीटी 400 डी | 8953Nm |
150LB बॉल वाल्व पैरामीटर (1/2 "~ 8")
| दबाव | आकार | φD | एल | φE | φB | φC | टी | च |
| Class150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
सहायक उपकरण जो इस बॉल वाल्व के साथ उपयोग कर सकते हैं
संकेतक पर / बंद
सभी मानक में नामुर मानक सोलेनोइड वाल्व
वायवीय और इलेक्ट्रिक-वायवीय वाल्व स्थिति
Declutchable मैनुअल ओवरराइड
पैनल बोर्ड पर / बंद संकेत के लिए सीमा स्विच
फ़िल्टर + नियामक दबाव गेज के साथ संयोजन
अधिक चयन
| मानक | एएनएसआई | जीबी | JIS | दीन |
| दबाव | £ 150 / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| वाल्व मैट्रीरियल | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| गति देनेवाला | 1) एकल अभिनय (वसंत वापसी) 2) डबल अभिनय | |||
| सामान | 1) सीमा स्विच 2) Solenoid वाल्व 3) फ़िल्टर 4) स्थिति | |||
